Revestimiento del lago de Merryland, Heliópolis
En 2019 el lago de Merryland Park, en Heliópolis, se revistió con poliurea pura proyectada en caliente. La cubeta está en un jardín público, contra un edificio curvo, y tiene que guardar agua durante un verano de El Cairo.
La obra
Merryland es uno de los jardines públicos viejos de Heliópolis. La gente camina el borde de esta agua. Una filtración no se queda en una nota técnica. Baja el nivel, mancha el paseo y deja el jardín fuera de uso mientras alguien busca un solape que se abrió.
Krypton Chemical fabricó la resina. El equipo de obra la proyectó. El trabajo era un revestimiento que fuera una sola película desde el suelo, subiendo por el muro curvo y rodeando cada desagüe.
| Lugar | Merryland Park, Heliopolis, Cairo |
|---|---|
| Año | 2019 |
| Structure | Concrete lake basin beside a curved building |
| Membrane | Polyurea Rayston, hot-spray pure polyurea |
El problema
Un lago de parque no es una cubierta que se seca entre tormentas. El agua está sobre la película cada día. Cualquier camino a través del revestimiento se convierte en un camino bajo la cubeta, y la primera señal es una mancha húmeda en una jardinera o una pérdida lenta de nivel que nadie puede señalar.
La geometría es la parte dura. El suelo encuentra un muro alto de hormigón en curva. Tubos y desagües atraviesan ese muro. Esas son las líneas que se mueven distinto del paño: el muro se calienta con el sol de Heliópolis, el agua se queda más fresca, y la esquina entre los dos trabaja cada tarde. Una membrana valiente en el centro y fina en el desagüe falla en el desagüe.
La cubeta también está abierta al jardín. Polvo, hojas y el paso durante la obra quieren una película húmeda. El revestimiento tiene que cerrar rápido, y después seguir elástico toda la vida del hormigón de debajo.
La solución
La membrana es Polyurea Rayston, la poliurea pura de proyección en caliente de Krypton Chemical. Está hecha para estanques, canales y hormigón que guarda agua, proyectada en dos componentes con una máquina caliente. El gel es de unos 4 segundos a 25 °C, y la película deja de pegar en unos 30 segundos cuando los componentes están a temperatura de proyección. En un lago abierto esa es la diferencia entre un revestimiento limpio y uno lleno de polvo del jardín.
El consumo habitual es 1,5 a 2,0 kg/m², que dejan unos 1,5 a 2 mm. El alargamiento anda por el 324 % y la tracción por 16,2 MPa, con un desgarro de 69 N/mm. Esas cifras son del propio producto. Por eso una junta de muro curvo puede moverse sin desgarrar la película, y por eso un equipo de mantenimiento puede pisar la cubeta vacía después sin cortarla. La permeabilidad al agua líquida es 0,002 kg/m² por raíz de hora. En un lago, esa es la propiedad que se gana la especificación.
El color de esta cubeta es un gris claro, uno de los tonos de serie. Polyurea Rayston es aromática, así que el sol puede mover el tono con el tiempo. Ese cambio no se lleva la resistencia. Donde se quiere guardar el gris, lo hace un acabado alifático. El revestimiento del lago es la poliurea.
Cómo se aplica
El hormigón tiene que ganarse el agarre antes de que nadie caliente la máquina. La tracción debería estar al menos en 1,4 N/mm². La humedad del soporte se queda bajo el 4 %. La temperatura de superficie entre 10 y 40 °C, y la humedad del aire para un agarre limpio bajo el 85 %. Una humedad más alta no impide que la poliurea reaccione. Hace el agarre más difícil de fiar.
La preparación es mecánica. Se abre el poro con desbaste o chorro, se reparan las fisuras antes de proyectar, se matan las aristas y se aspira el polvo. Un lago que ya ha tenido agua necesita ese paso más que una cubierta nueva: la superficie puede verse sana y seguir con lechada y biofilm viejo. Si se sospecha humedad por debajo, la ficha pide dos manos de imprimación epoxi, la segunda espolvoreada con cuarzo. Los tubos de metal se limpian y se impriman con la imprimación de poliuretano.
Los dos componentes se llevan a unos 25 a 30 °C antes de entrar en la máquina. El lado amina se remueve y se pigmenta. Después la proyección: componente A a 65 °C, componente B a 75 °C, manguera a 65 °C, presión de al menos 140 bar. La pasada se mira en espesor, porque 1,5 a 2 mm es un espesor que se pierde en una esquina si la pistola tiene prisa.
El suelo es la pasada fácil. El muro curvo, la cove y cada desagüe son la pasada que decide el lago. La misma película tiene que llegar ahí, al mismo espesor, atada a la brida del tubo para que el agua no circule por detrás del revestimiento. Gel en cuatro segundos quiere decir que el detalle se proyecta y se deja. No se repasa con brocha después.
La dureza sube desde los primeros minutos. La ficha sigue el Shore A desde los cinco minutos hasta los cuatro días a 25 °C. La cubeta no debería volver a servicio hasta que se hayan pisado los detalles y aceptado los desagües. Inundar el revestimiento vacío, antes de reabrir el jardín, dice más que un peine en el centro del suelo.
Qué queda

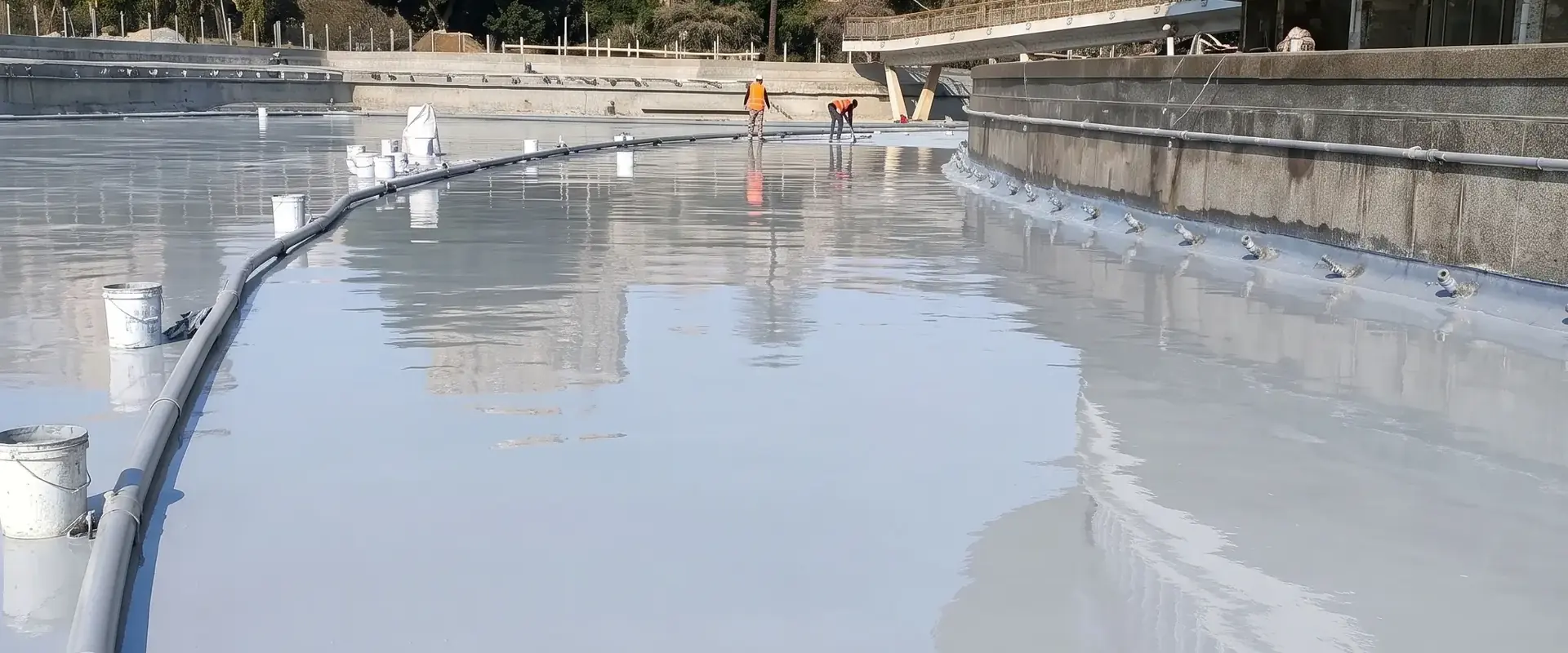

El revestimiento es una película continua de poliurea pura sobre el suelo y subiendo por el muro, gris claro, con la línea de desagües del lado curvo metida en la misma membrana. Eso es lo que este lago necesitaba: sin un solape donde el agua pueda trabajar, y con alargamiento bastante para el salto diario de temperatura en Heliópolis.
El puenteo de fisuras de la ficha llega a la clase A5 a −10 °C y a la clase B4.2 a 23 °C y a −20 °C. El Cairo no va a pedir el extremo de frío de ese rango. Va a pedir el movimiento. Una dureza Shore de 87A y 35D es la otra mitad: bastante flexible para seguir el hormigón, bastante firme para limpiar una cubeta vaciada.
Productos
Polyurea Rayston
Hot-spray pure polyurea. Typical rate 1.5 to 2.0 kg per square metre for 1.5 to 2 mm. Elongation about 324 percent, tensile strength about 16.2 MPa, tear 69 N/mm, Shore 87A / 35D. Gel about 4 seconds at 25 degrees C.
Preguntas
¿A qué velocidad gelifica la poliurea en un lago abierto?
Polyurea Rayston gelifica en unos 4 segundos a 25 °C. En una cubeta abierta en Heliópolis esa velocidad importa: el polvo y una ráfaga no tienen una película húmeda larga donde posarse.
¿Qué espesor tiene el revestimiento?
El consumo habitual de proyección es 1,5 a 2,0 kg/m², que dejan una película de unos 1,5 a 2 mm. Esa cifra es dato de producto, no un testigo de este lago.
¿La junta suelo-muro puede moverse?
La membrana alarga cerca del 324 % y puentea fisuras en las clases de la ficha. Un lago de parque se mueve cada día entre el sol sobre el hormigón y el agua fresca.
¿El gris se queda al sol?
Polyurea Rayston es aromática. El sol puede mover el color. La película mecánica no depende de ese color. Un acabado alifático es como se guarda el tono cuando la cubeta se queda abierta al cielo.
¿Qué pide el hormigón antes de proyectar?
Adherencia de al menos 1,4 N/mm², humedad por debajo del 4 % y el soporte entre 10 y 40 °C. El poro tiene que estar abierto, y el polvo del lijado tiene que haberse ido.
