Cubiertas de aparcamiento de Maremagnum, Barcelona
Thiscar park roof waterproofing Barcelona Se impermeabilizaron las cubiertas de aparcamiento de los edificios 1 y 2 de Maremagnum, en el Puerto de Barcelona. En 2019 el hormigón se imprimó primero.Rayston Epoxy 100and waterproofed with hot-sprayedImpermax Polyurea H Flex.
01 · La obra
¿Qué se hizo en las cubiertas de aparcamiento de Barcelona?
| Project | Centro comercial Maremagnum, edificios 1 y 2. |
|---|---|
| Location | Port Vell, Port of Barcelona, Catalonia, Spain |
| Año | 2019 |
| Use | Car park roofs (cubiertas parking) |
| System | R Proof H Basic |
| Primer | Rayston Epoxy 100 |
| Waterproofing layer | Impermax Polyurea H Flex |
Maremagnum es el centro comercial y de ocio de Port Vell, el puerto viejo de Barcelona, al que se llega a pie por el puente de la Rambla de Mar. Port Vell se rehízo como fachada marítima hacia los Juegos de 1992, y hoy lo cruzan millones de personas al año.
Krypton Chemical fabricó la resina de las cubiertas de aparcamiento de uno de los sitios más visitados de Barcelona. Un centro así no puede cerrar por unas obras de cubierta: el sistema tenía que ser rápido, limpio y salir bien a la primera.
02 · El problema
¿Qué pedían las cubiertas de aparcamiento de Maremagnum?

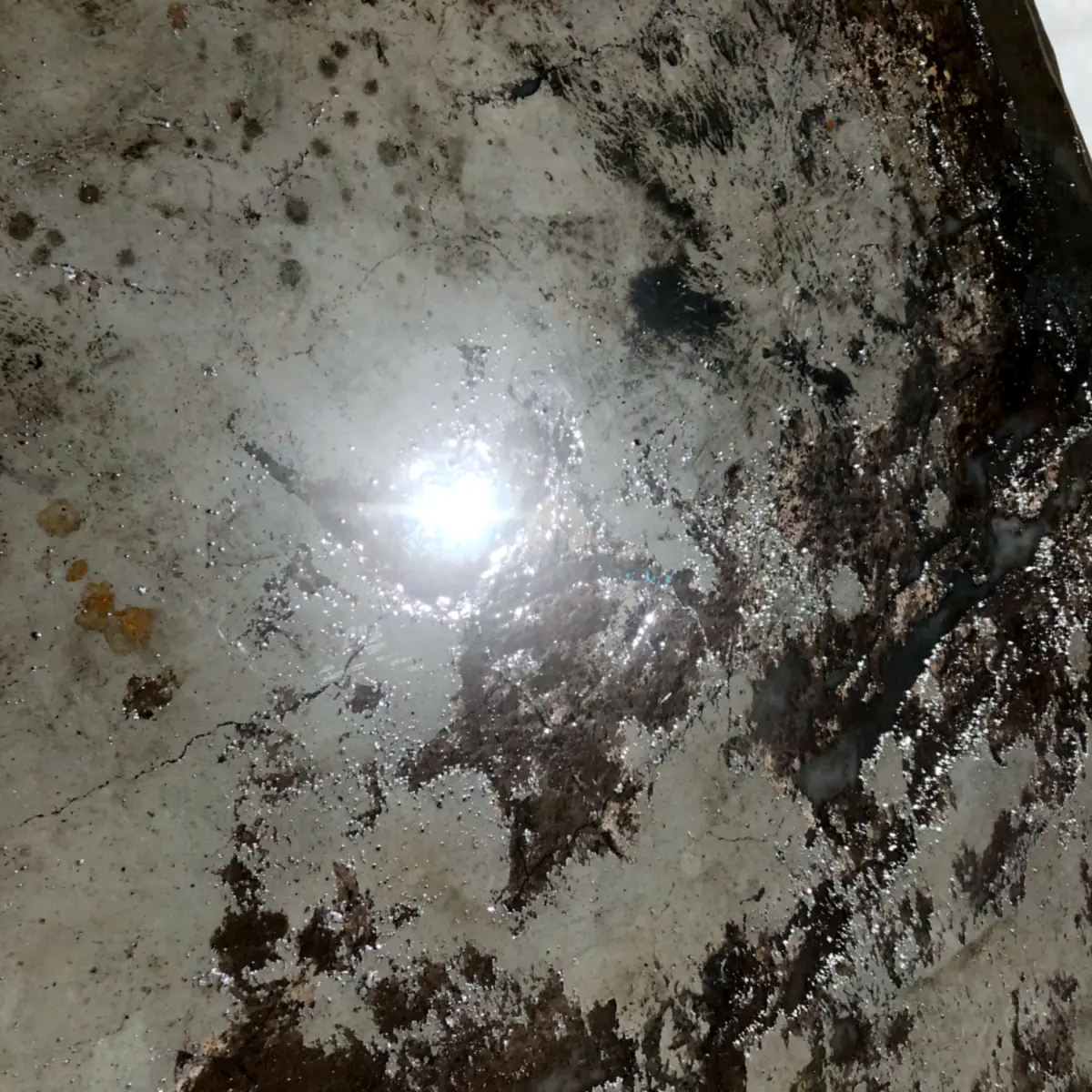

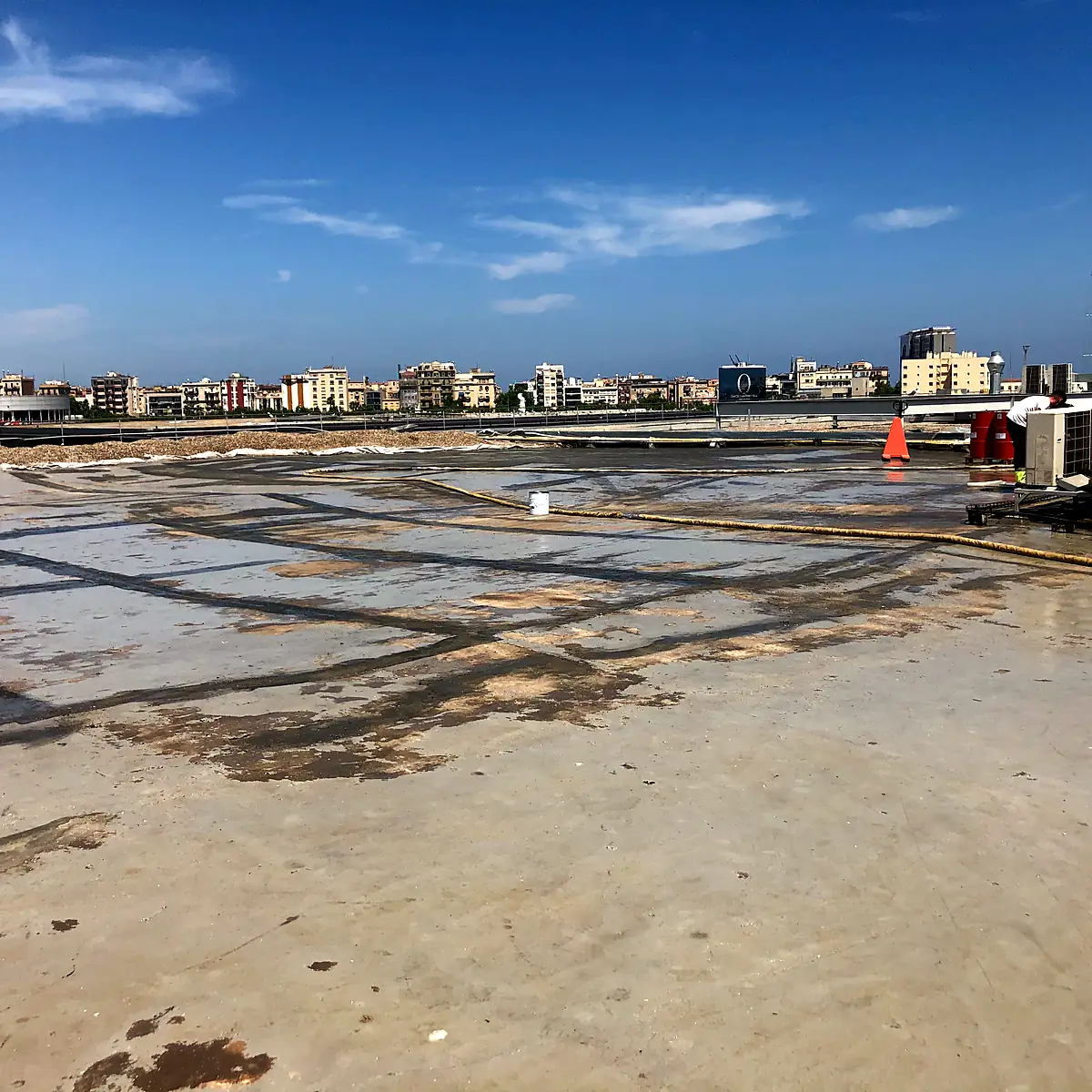

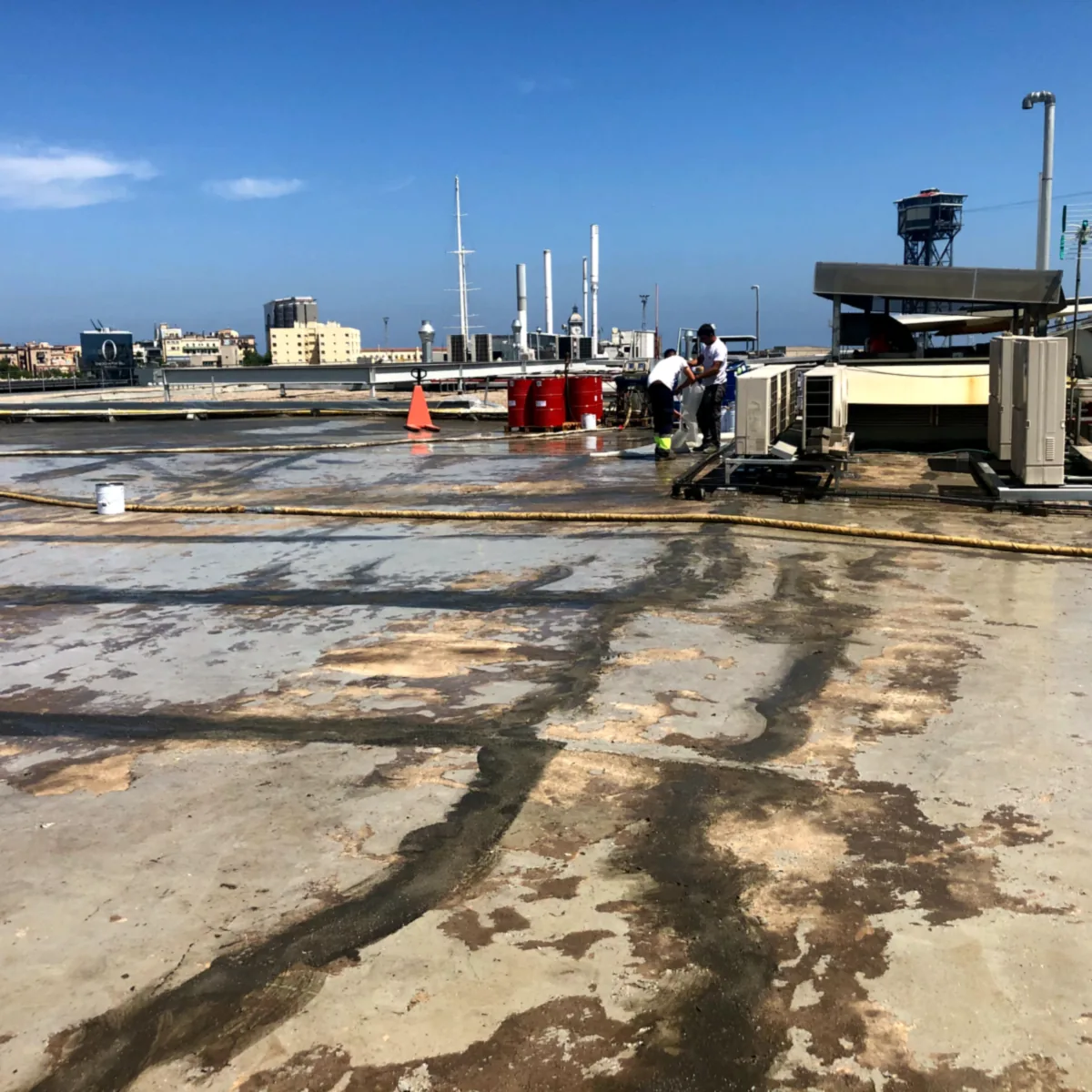

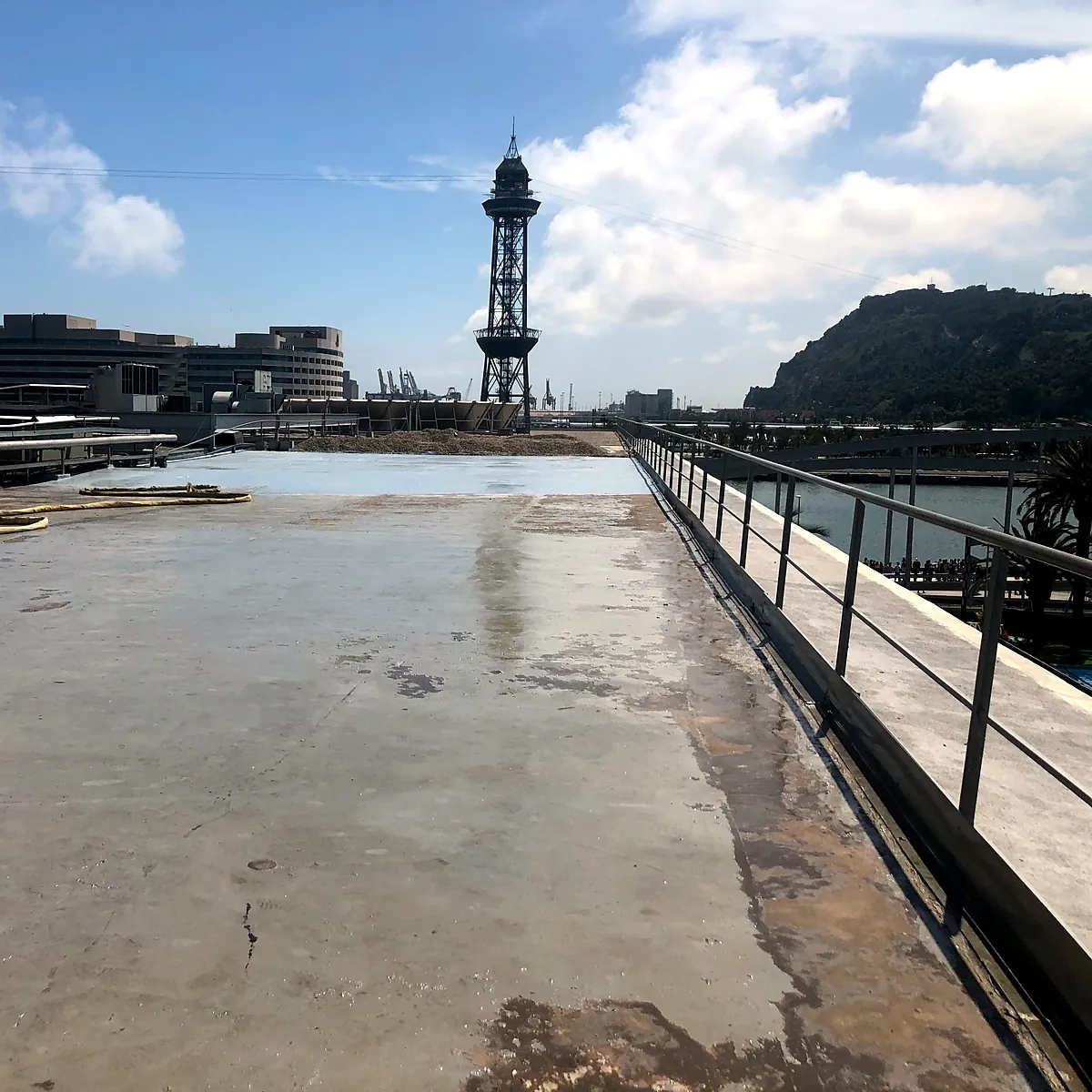

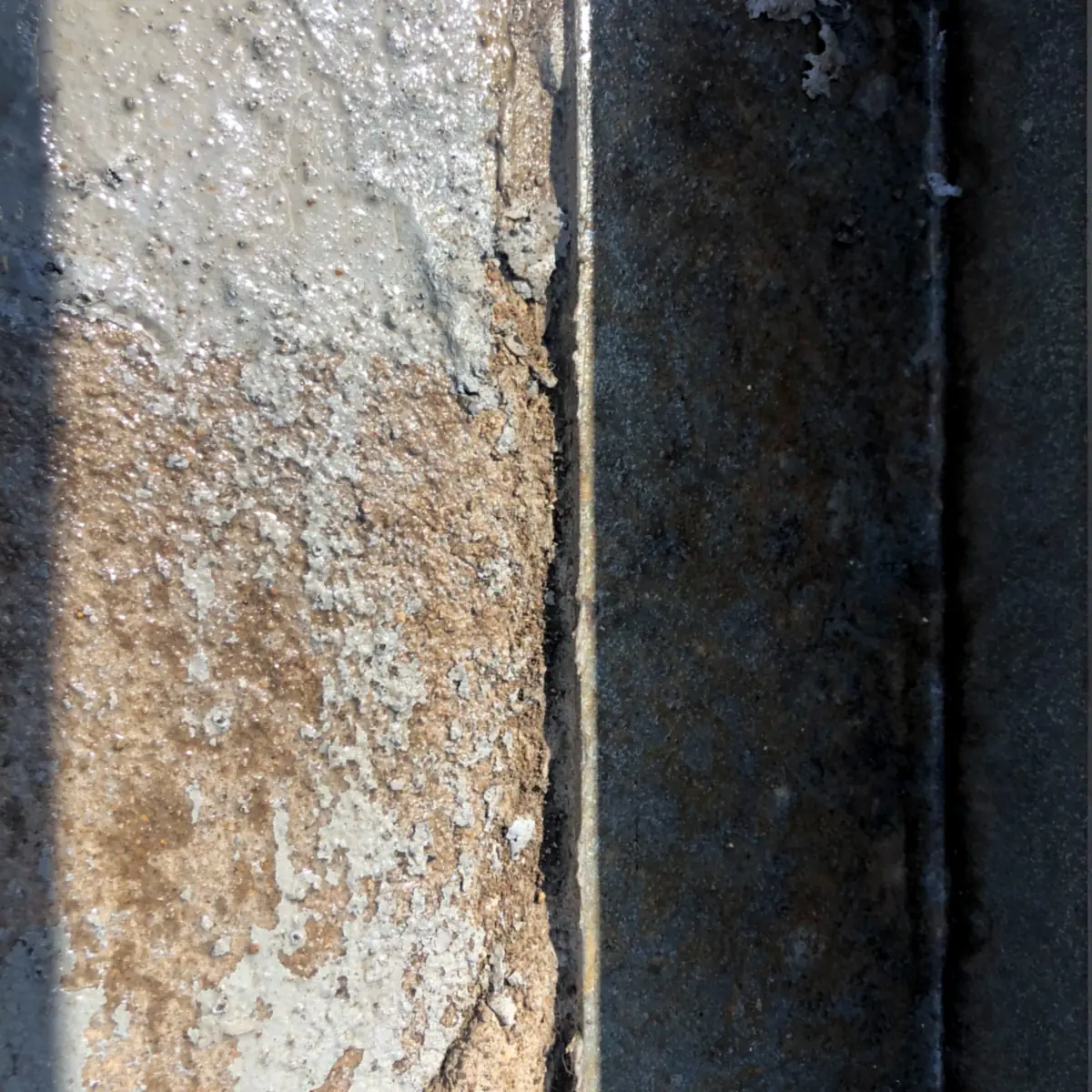

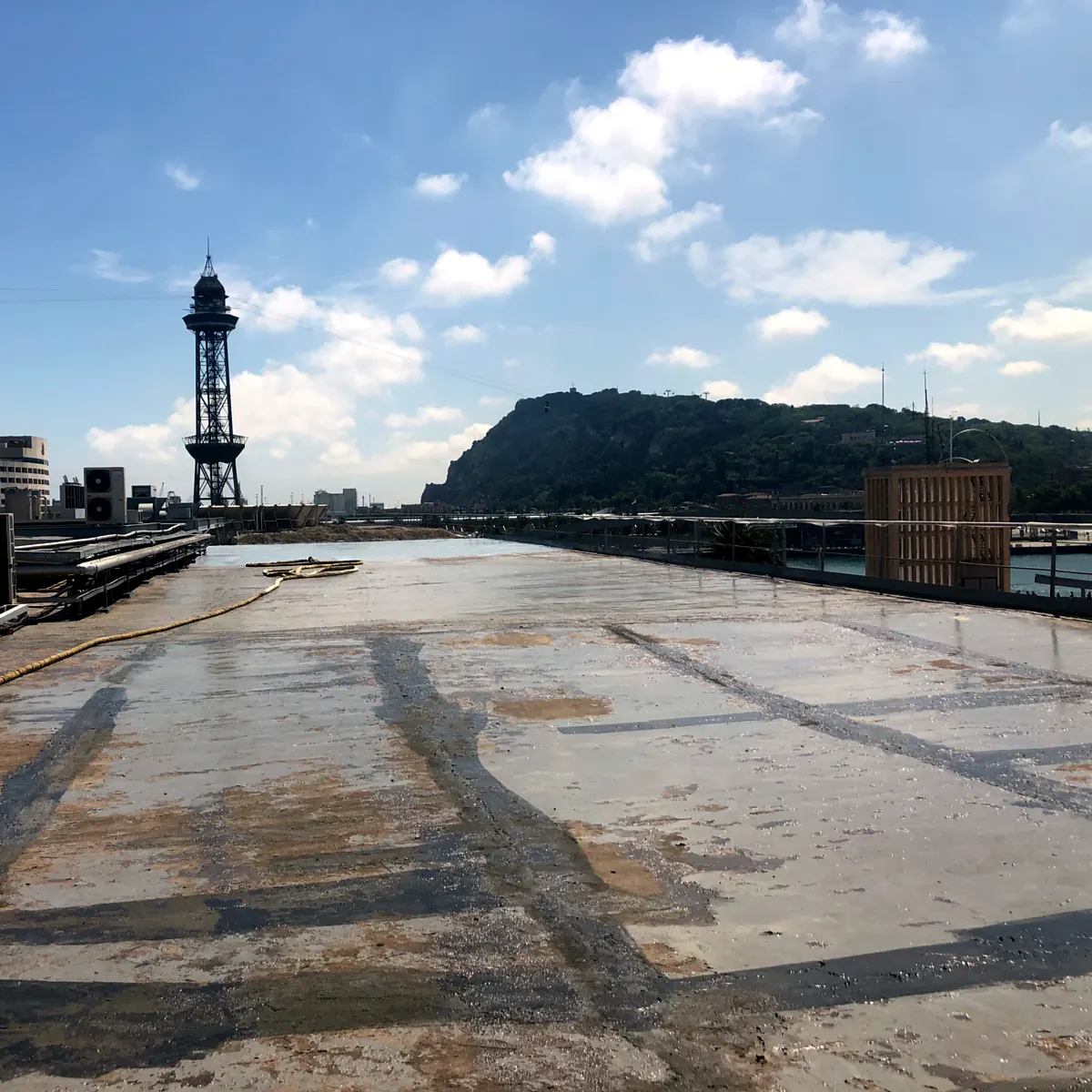

Maremagnum está encima del agua. Antes de la obra, la losa estaba gastada y manchada, con líneas oscuras en cada junta por donde el agua llevaba años entrando. En una cubierta de aparcamiento, esas juntas bajan directas a los coches.
Una cubierta junto al mar toma sol, lluvia y aire salino cada día, y las losas se mueven con la temperatura. La membrana tenía que seguir elástica, puentear juntas y fisuras, y apartar la sal del hormigón. Un curado rápido permite que el centro de abajo siga abierto.
03 · La solución
Why Impermax Polyurea H Flex for these roofs?
El sistema tiene dos pasos. Primero, Rayston Epoxy 100 sella e imprima el hormigón. Es un epoxi de baja viscosidad para hormigón seco, y agarra a 5,0 MPa. La membrana queda sobre una base cerrada y estable.
Después, Impermax Polyurea H Flex hace la impermeabilización. Es una poliurea de dos componentes de Krypton Chemical que cura en minutos y queda elástica, capaz de puentear fisuras. No hay solapes por donde entre el agua salada. Es estanca bajo una columna de 60 kPa (EN 1928) y estira un 400 % antes de romper, así que acompaña las juntas viejas de la losa.
04 · Cómo se aplica
¿Cómo se aplicó la cubierta de aparcamiento en Barcelona?
En una losa vieja junto al mar, el agarre al hormigón lo decide todo. La secuencia es esta.

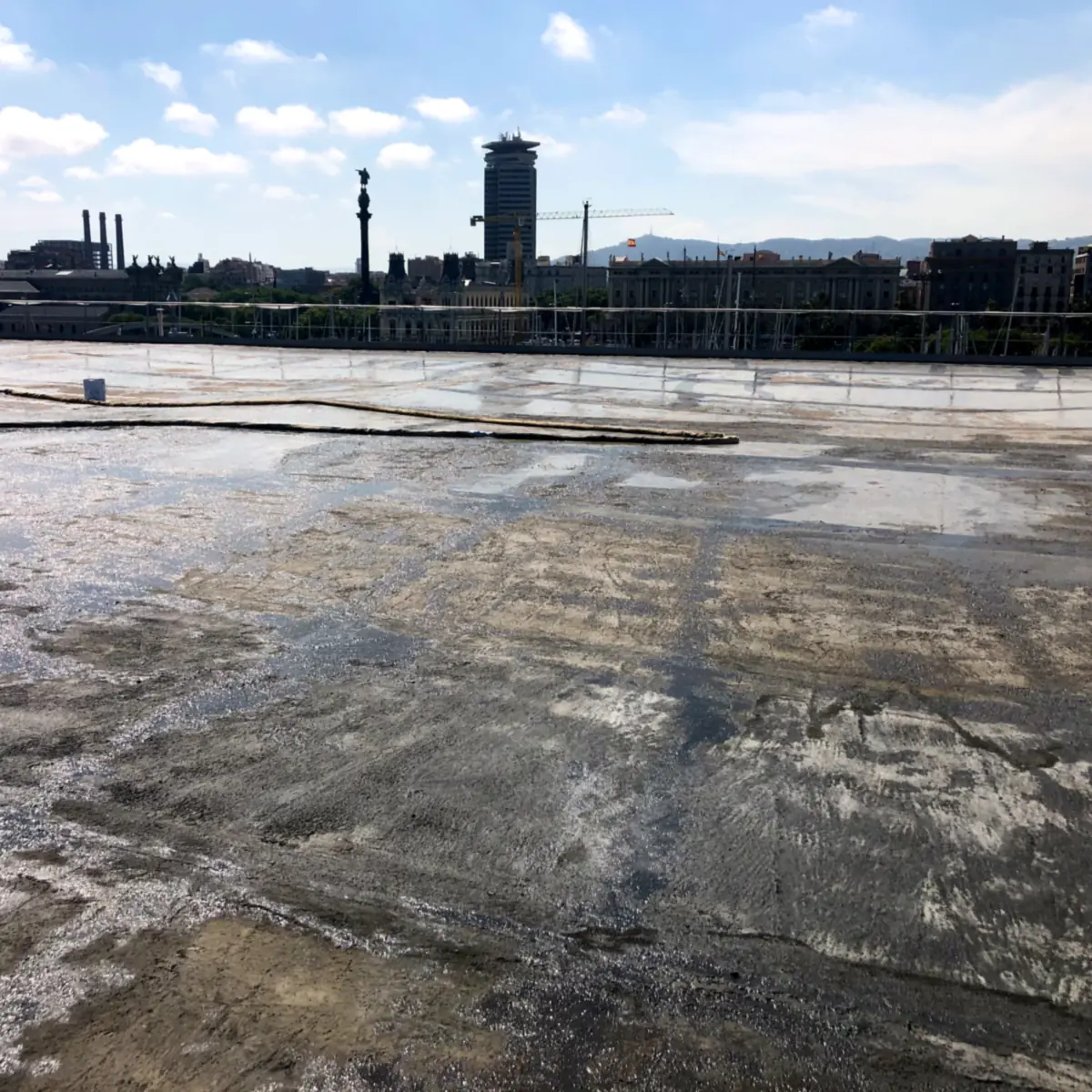

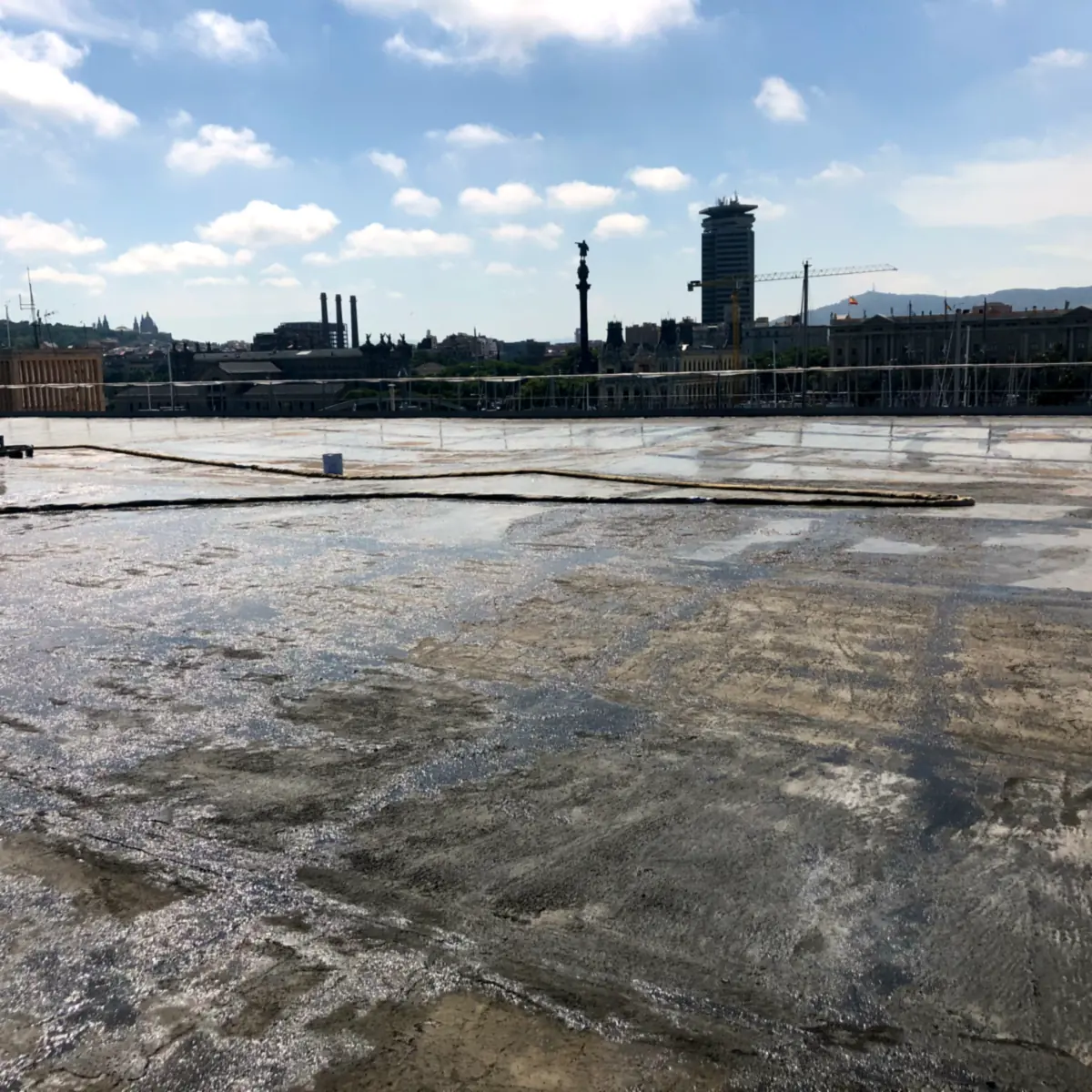

- Clean and prepare the old slab. La cubierta se lava y se deja el hormigón limpio, sano y seco, con una adherencia de al menos 1,5 N/mm². Las juntas abiertas y las fisuras se reparan primero.
- Prime with Rayston Epoxy 100. Como regla, van 200–500 g/m². El soporte seco, humedad por debajo del 4 %, entre 15 °C y 40 °C. La imprimación cierra el poro para que no suba aire a la membrana.
- Check the weather. Para la membrana, el aire entre 10 °C y 40 °C, y la humedad por debajo del 85 %. Un viento de más de 25 km/h estorba la proyección, y en una cubierta de puerto eso se nota.

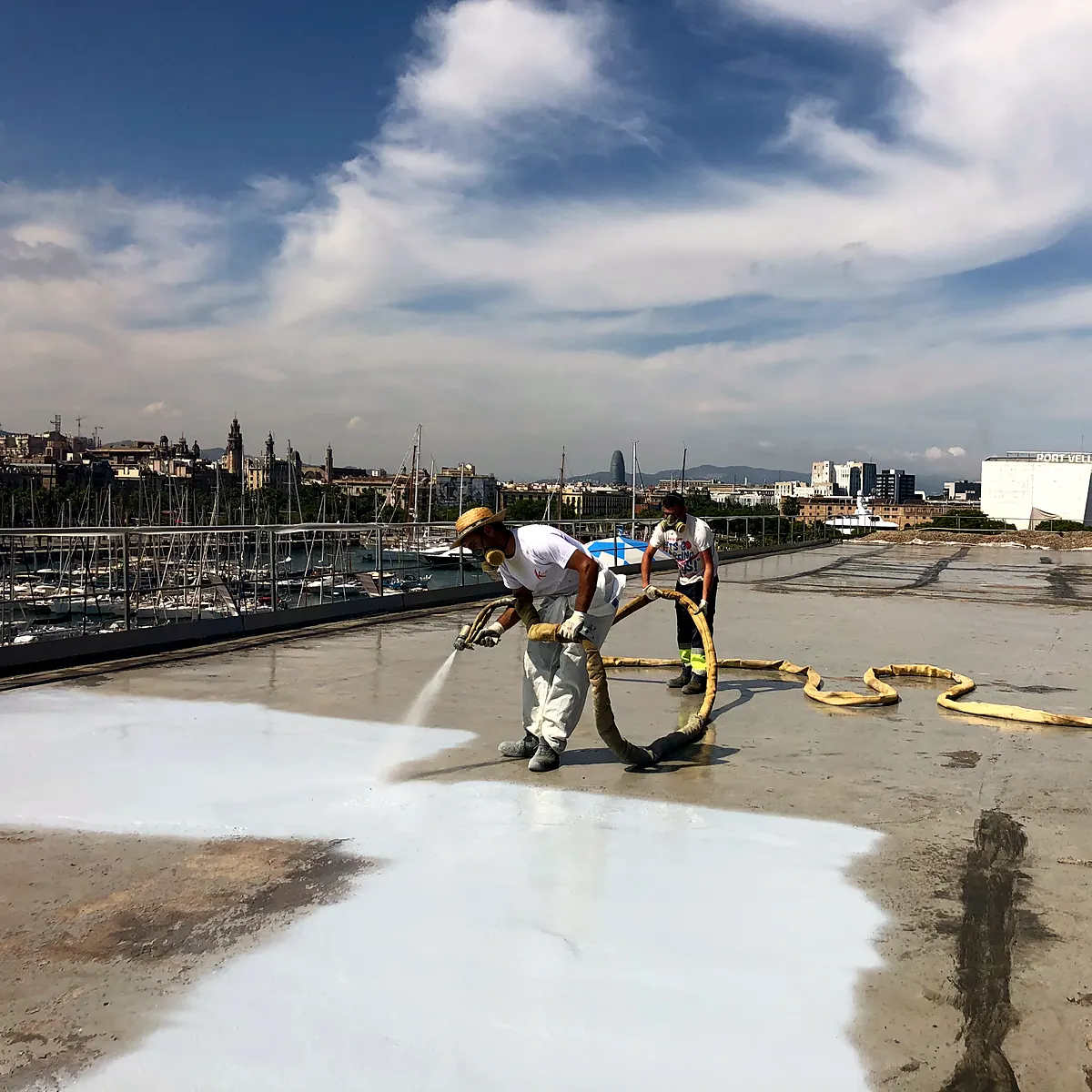

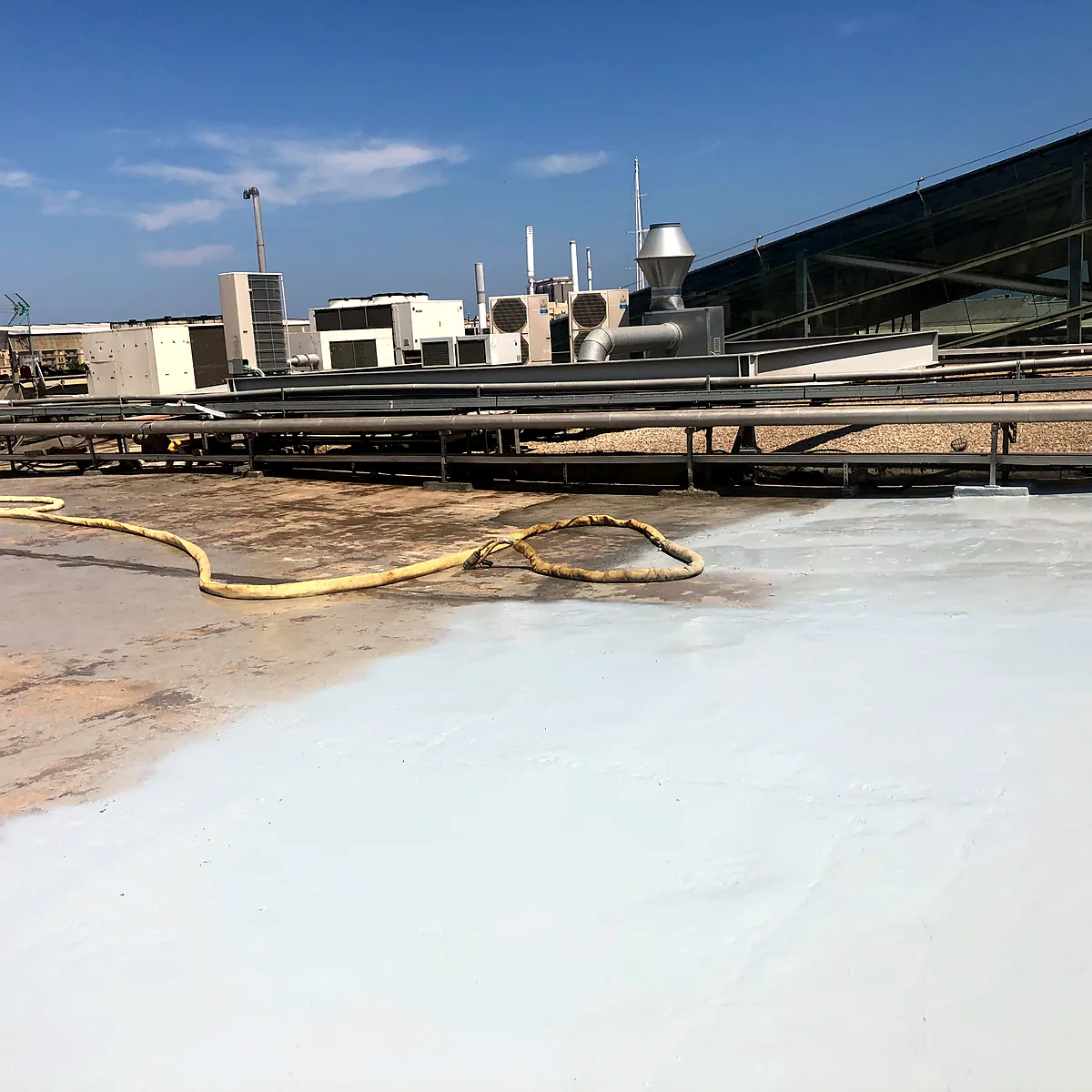

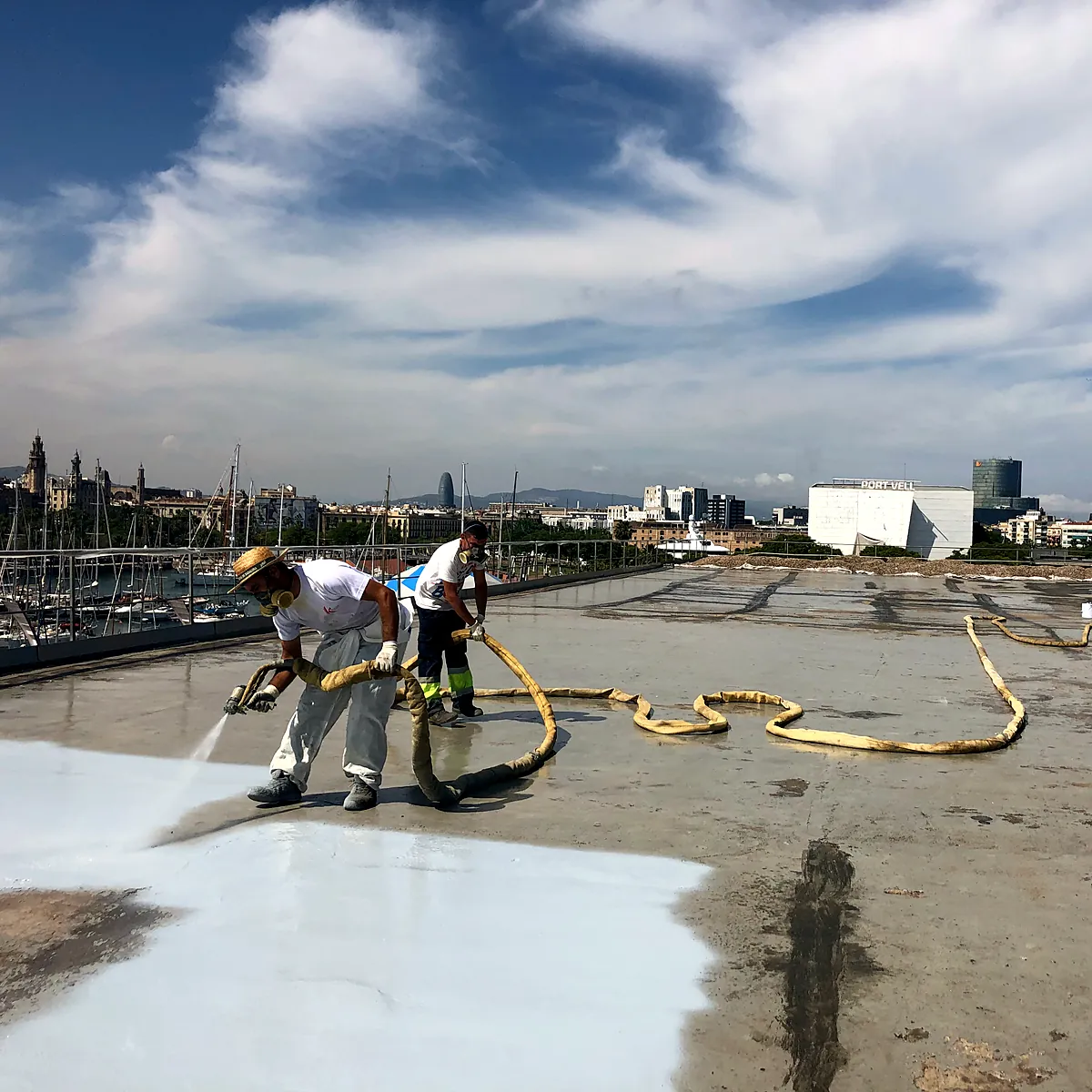

- Hot-spray Impermax Polyurea H Flex. Los dos componentes van a unos 70 °C, la manguera a 65 °C y la presión a 135–170 bar. Como regla, unos 2 kg/m² en una mano, tramo a tramo.

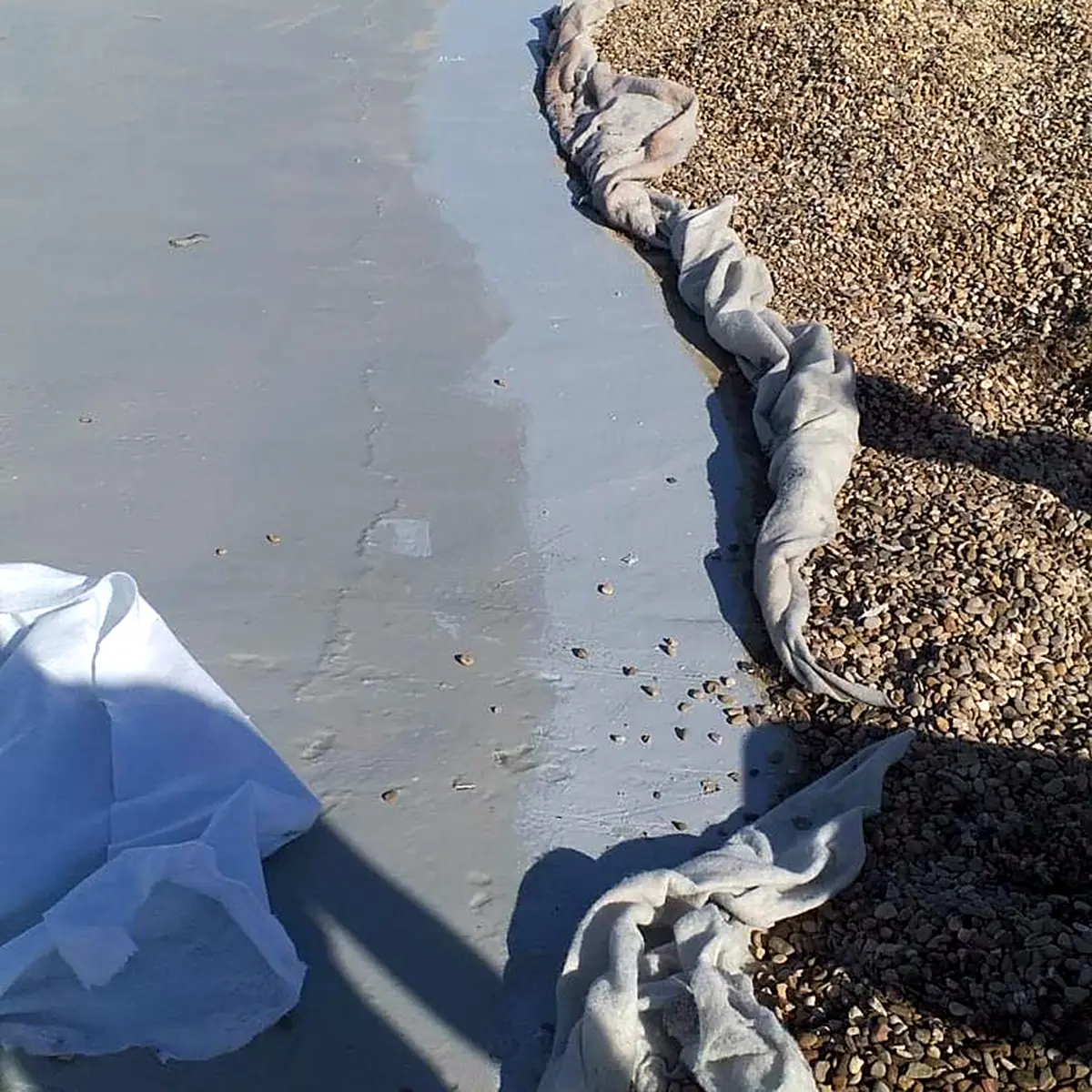

- Carry the membrane under the gravel. En las zonas lastradas, la membrana sigue bajo la grava, sin un canto débil entre acabados.
La membrana cura en minutos. A 25 °C y 50 % de humedad aguanta la lluvia a los 15 minutos, un paso ligero a la hora y el 90 % de sus propiedades a los 2 días. Ese ciclo corto encaja con un centro que sigue abierto abajo.
05 · Qué queda
¿Qué queda en las cubiertas de aparcamiento de Barcelona?

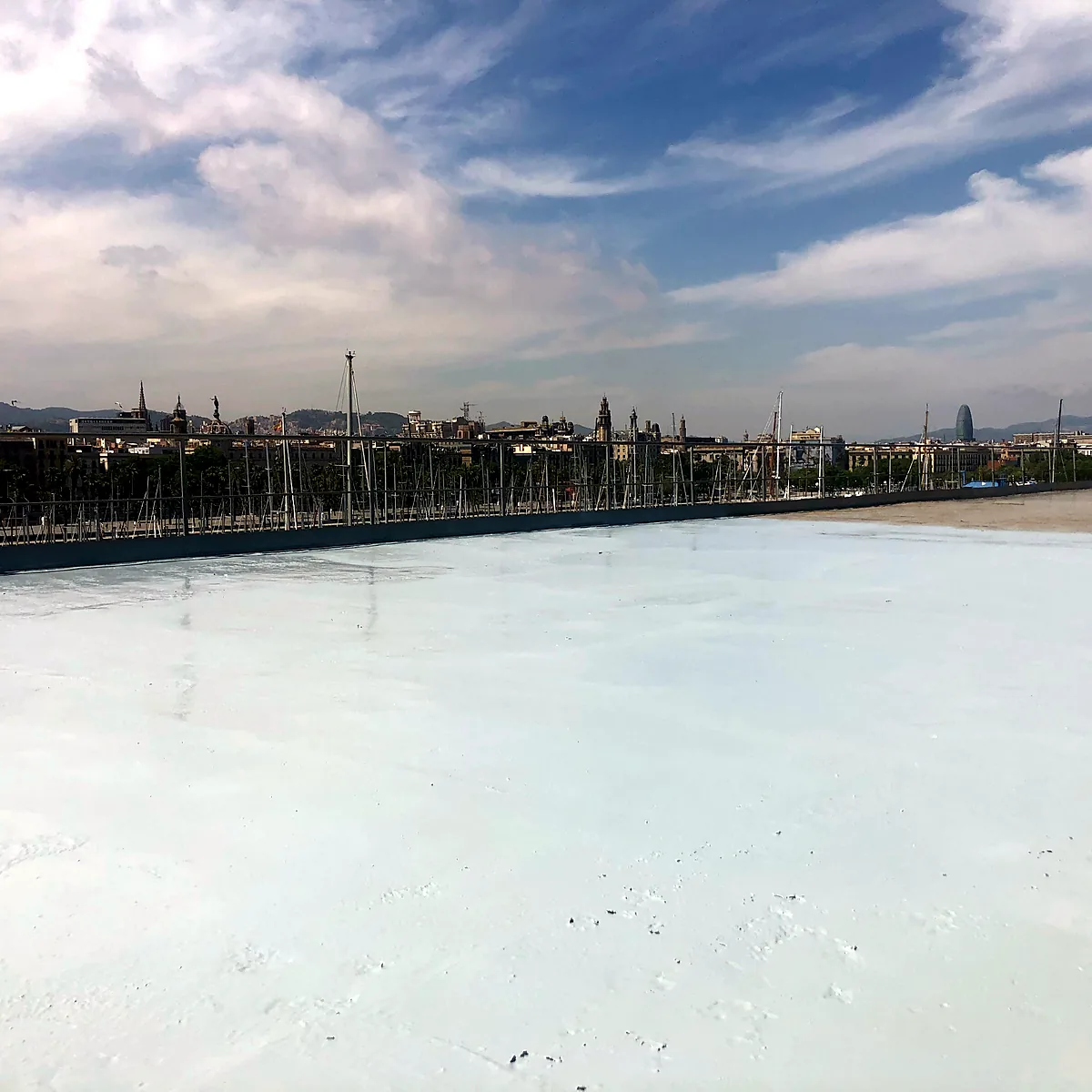

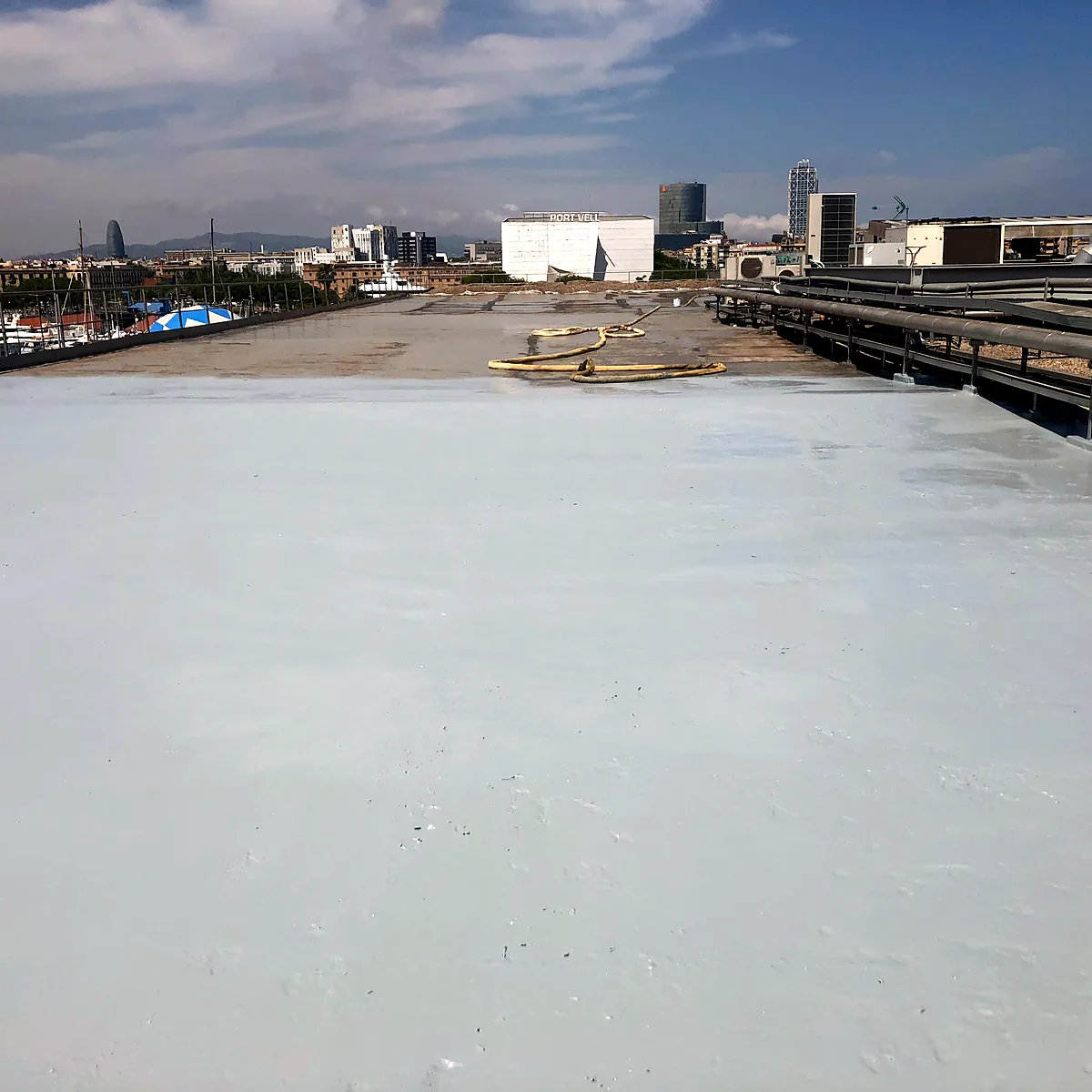

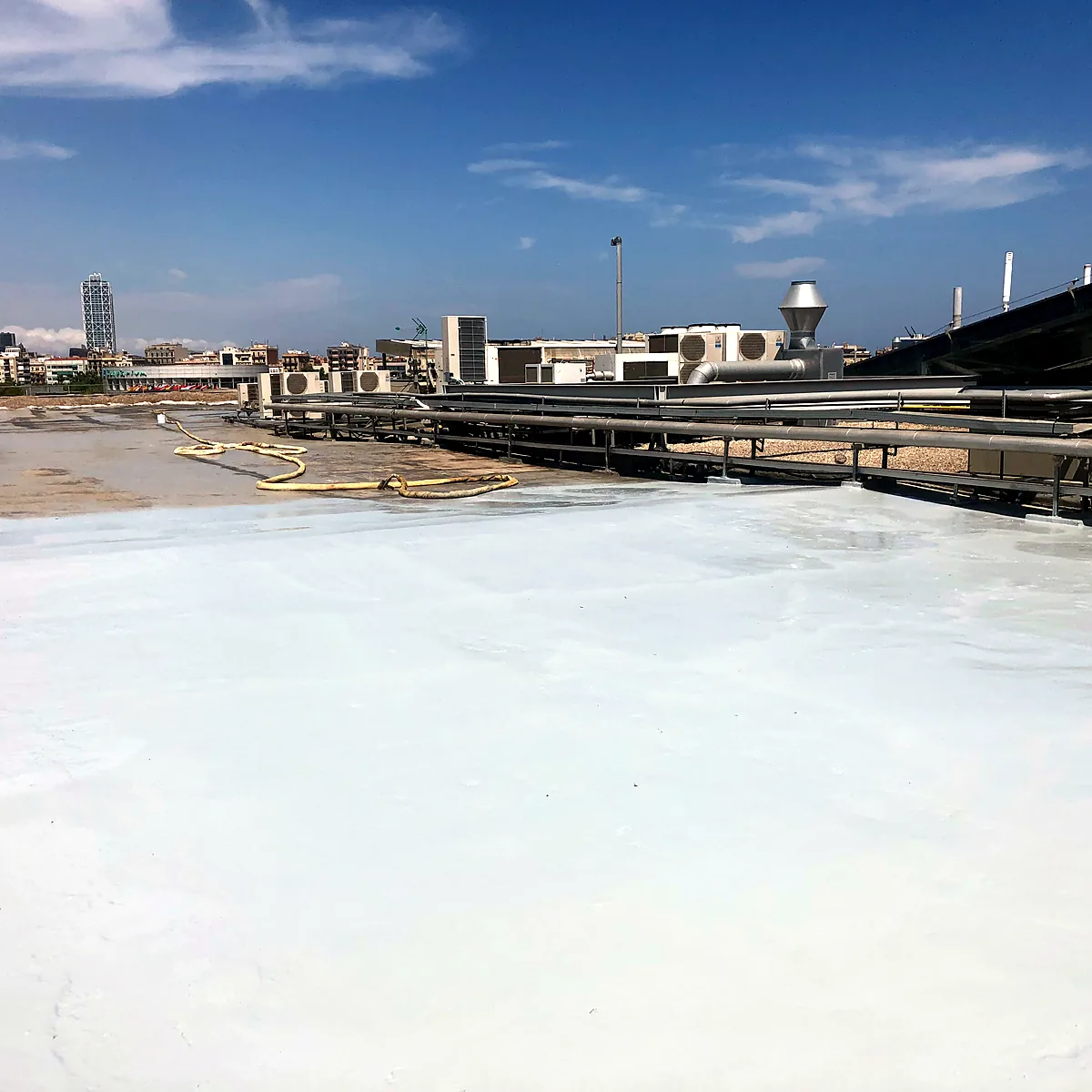

Las cubiertas de aparcamiento de Maremagnum llevan una membrana de poliurea elástica, también bajo el lastre de grava. Como dato de ficha, llega a la clase de puenteo A5 a 23 °C y a −10 °C, y a un impacto de 24,5 N·m. Acompaña el movimiento de las losas viejas y aguanta los golpes de una cubierta en uso.
Es una forma rápida de cerrar una cubierta con tráfico, junto al mar.car park roof waterproofing in Mallorcaand our Knowledge article on theNewbery airport car park.
06 · Productos
Which Krypton products were used?
Impermax Polyurea H Flex
Role here: Membrana de impermeabilización de las cubiertas de aparcamiento.Sprayed, hot-applied polyurea waterproofing membrane (TDS).
- Elongation at break: 400%; tensile strength: 15 MPa (TDS)
- Hardness: 90 Shore A / 40 Shore D (TDS)
- Watertight at 60 kPa, EN 1928 (TDS)
Rayston Epoxy 100
Role here: Imprimación que cierra el hormigón bajo la membrana.Two-component, high-solids epoxy primer for dry concrete (TDS).
- Para soportes con humedad por debajo del 4 % (ficha técnica).
- Adhesion to concrete: 5.0 MPa (TDS)
- CE marking to EN 13813 (TDS)
Certifications
- Impermax Polyurea H Flex: ETA 21/0740 (bridge deck waterproofing, CE marking), ATG Belgium nº 3247, Broof(t2) external fire behaviour, hail resistance EN 13583, reaction to fire class B2 (DIN 4102-1) — per current TDS
07 · Preguntas
Preguntas frecuentes
¿Por qué se imprima el hormigón antes de proyectar la poliurea?
Rayston Epoxy 100 cierra el poro y agarra el hormigón a 5,0 MPa. Así el aire y la humedad no suben a la membrana, y la base queda estable.
¿Cuándo se puede pisar la cubierta después de proyectar?
A 25 °C y 50 % de humedad, la membrana aguanta la lluvia a los 15 minutos y un paso ligero a la hora. A los 2 días tiene el 90 % de sus propiedades finales.
¿Cómo afecta la obra al edificio de abajo?
El trabajo se hace desde la cubierta, y cada tramo cura en minutos. El centro de abajo se para poco.
How much membrane goes on per m²?
As a rule, about 2 kg/m² of Impermax Polyurea H Flex in one coat, over 200–500 g/m² of epoxy primer.
¿La membrana puentea las juntas viejas de la losa?
Sí. Estira un 400 % antes de romper y llega a la clase de puenteo de fisuras A5 a 23 °C y a −10 °C.
Does it need a topcoat?
No para seguir estanca. Las poliureas aromáticas cambian de color al sol, así que un acabado Impertrans o Colodur aporta la protección UV donde el color importa.
