Revestimiento de depósitos de la Iconic Tower, Nueva Capital Administrativa
En la Nueva Capital, los depósitos de la Iconic Tower guardan el agua del edificio más alto de África. Las cubetas de hormigón se revistieron por dentro con poliurea pura proyectada en caliente y un poliuretano de dos componentes.
01 · La obra
¿Por qué importan los depósitos de la Iconic Tower?
La Iconic Tower es el eje del distrito de negocios de la Nueva Capital Administrativa de Egipto, el proyecto nacional de referencia del país. Con unos 394 m es el edificio más alto de África. La diseñó Dar Al-Handasah con Perkins&Will, y la construyó CSCEC.
Una torre de esta altura vive de su agua. El consumo, la climatización y la protección contra incendios dependen de depósitos de hormigón escondidos dentro del edificio. Si un depósito filtra, el agua llega a salas técnicas, patinillos y acabados, y reparar es vaciar depósitos de los que depende toda la torre. El revestimiento interior es infraestructura, aunque el visitante no lo vea.
Krypton Chemical fabrica la resina que se eligió para el revestimiento interior de los depósitos del edificio nuevo más conocido de Egipto. Target Engineering Specialized Works aplicó el sistema para CSCEC, con la supervisión de Dar Al-Handasah.
| Project | Internal waterproofing of concrete water tanks |
|---|---|
| Building | Iconic Tower, Central Business District |
| Lugar | New Administrative Capital, Egypt |
| Main contractor | CSCEC |
| Consultant | Dar Al-Handasah |
| Applicator | Target Engineering Specialized Works |
| Sistema | Hot-sprayed pure polyurea + two-component polyurethane |
02 · El problema
What makes a concrete water tank hard to line?
Un revestimiento de depósito no descansa. Vive en inmersión permanente, bajo la columna de agua que tiene encima. Un poro, un solape o un agarre flojo se convierte en camino de fuga, y el agua lo encuentra.
Está también la higiene. El agua de una torre puede acabar en los grifos, así que el revestimiento no puede soltar nada. Tiene que aguantar agua clorada durante años sin reblandecerse ni ampollarse.
Además, el hormigón de un depósito fisura. La retracción, los cambios de temperatura y el movimiento de una estructura alta abren fisuras finas en muros y soleras. La membrana tiene que estirarse sobre ellas y seguir pegada.
El trabajo es interior, en cuartos cerrados llenos de tubos, válvulas y esquinas. Los disolventes y los curados largos estorban ahí, y también cada día que el depósito sigue vacío.
03 · La solución
¿Por qué poliurea pura y un poliuretano de dos componentes en estos depósitos?
La capa principal es la poliurea pura de proyección en caliente de Krypton. Gelifica en unos 4 segundos y deja una membrana continua de 1,5 a 2 mm en una sola pasada. Muros y solera quedan en una sola piel. También es estanca a 5 bar, la presión de una columna de 50 m, muy por encima del calado de cualquier depósito de la torre.
La poliurea pura está admitida para agua de consumo. Tiene aprobación de material WRAS en el Reino Unido y un certificado Applus de migración para agua potable.
El poliuretano de dos componentes cierra el sistema. En la gama de Krypton, Impermax Aqua 2K es el poliuretano de dos componentes certificado para contacto con agua de consumo y pensado para depósitos. Se vierte y se extiende a mano, así que llega a pasatubos, esquinas y rincones donde la pistola no trabaja bien.
04 · Cómo se aplica
How is a concrete water tank lined, step by step?
El método sigue las fichas técnicas de Krypton. Las cifras son datos típicos del producto.
- Dejar secar el hormigón. El hormigón nuevo pide al menos 21 días antes del revestimiento, y la humedad tiene que estar por debajo del 4 %. Un muro que todavía guarda agua empujaría la membrana y aflojaría el agarre.
- Preparar el soporte. Después se chorrea o se desbasta el hormigón para quitar la lechada y abrir el poro. El soporte tiene que llegar al menos a 1,5 MPa en el ensayo de tracción, y cualquier fisura se repara antes. En un depósito el agarre es la barrera de verdad: el agua no puede circular por detrás del revestimiento.
- Prime. Una imprimación epoxi sella la porosidad. Si se sospecha humedad, la ficha de la poliurea pide dos manos de Rayston Epoxy, la segunda con arena de cuarzo. Sobre soporte imprimado, la poliurea llega de forma típica a 4,0 MPa de adherencia al hormigón.
- Resolver los detalles. En pasatubos, esquinas y rincones, Impermax Aqua 2K se extiende a llana hasta 1,5 kg/m² por mano, cerca de 1 mm. Un rodillo de púas saca el aire atrapado. La segunda mano puede entrar 24 horas después de que la primera se pueda pisar.
- Controlar el ambiente. El cuarto del depósito quiere aire a 10–30 °C y humedad relativa por debajo del 60 % para Impermax Aqua 2K. Con el calor de Egipto, la ventilación y el momento importan: el aire caliente y húmedo hace burbujas.
- Proyectar el revestimiento. Después se proyecta la poliurea pura con equipo bicomponente en caliente: componente A a 65 °C, componente B a 75 °C, manguera a 65 °C y al menos 140 bar. Va a 1,5–2,0 kg/m² para una membrana de 1,5–2 mm, a ser posible en una sola pasada.
- Curar, lavar y llenar. La poliurea llega a unos 80 Shore A en 24 horas. Impermax Aqua 2K llega a un curado útil para la mayoría de usos en 3 o 4 días. El depósito se lava a fondo antes del servicio de agua de consumo.
05 · Qué queda
¿Qué queda del revestimiento de los depósitos de la Iconic Tower?
Los depósitos de hormigón de la Iconic Tower llevan un revestimiento continuo y pegado, de solera a muro. Esto es lo que aporta, en valores típicos de ficha, y por qué cuenta en un depósito:
- Watertightness: la poliurea pura es estanca a 5 bar (EN 12390-8), con una permeabilidad al agua líquida de solo 0,002 kg/m²·h0.5. Permanent immersion is its normal state.
- Crack bridging: clase A5 a −10 °C (estático) y B4.2 a 23 y −20 °C (dinámico). Las fisuras de retracción del muro no rompen el revestimiento.
- Toughness: alargamiento del 324 %, tracción de 16,2 MPa, desgarro de 69 N/mm y resistencia al impacto de 24,5 N·m. Una visita de mantenimiento o una limpieza no lo estropean.
- Water quality: aprobación WRAS para la poliurea y certificación de agua de consumo 98/83/CE para Impermax Aqua 2K.
- Treated water: Impermax Aqua 2K saca 5 de 5 con agua clorada a 20 ppm, y la poliurea pura saca 5 en inmersión en agua.
El agua de la torre queda dentro de un revestimiento pensado para décadas de servicio. Para el método, la guía es revestimiento de depósitos de agua de consumo con poliurea. En la misma ciudad, ver Ministries District landscape waterproofing.
06 · Productos
¿Qué resinas de Krypton revisten los depósitos?
Krypton hot-sprayed pure polyurea
Role here: revestimiento continuo principal en muros y soleras de depósito. Datos típicos de la ficha de Polyurea Rayston, la poliurea pura de proyección de Krypton.
- Gel time about 4 s at 25 °C
- 1.5–2.0 kg/m² for 1.5–2 mm
- Elongation 324%; tensile strength 16.2 MPa
- WRAS approval 2208579
Technical data sheet (PDF) · Ficha del producto en kryptonchemical.com
Two-component polyurethane (Impermax Aqua 2K)
Role here: revestimiento a mano en detalles, pasantes y rincones. Datos típicos de la ficha de Impermax Aqua 2K.
- Two components
- Up to 1.5 kg/m² per coat (about 1 mm)
- Drinking-water contact certified (98/83/EC)
- Estable de −15 a 80 °C
Technical data sheet (PDF) · Impermax Aqua 2K in a water channel
Certifications
- Pure spray polyurea (Polyurea Rayston): CE marking to EN 1504-2 (0370-CPR-2247), ETA 16/0148, BBA 18/5582, WRAS approval 2208579, Applus drinking-water migration certificate 928/09/8505, EPD-IES-0020897.
- Impermax Aqua 2K: drinking-water contact certificate Applus 928/08/6545 (98/83/EC), CE marking to EN 1504-2.
07 · Preguntas
Preguntas frecuentes
Is spray polyurea safe for drinking-water tanks?
La poliurea pura de proyección de Krypton tiene aprobación de material WRAS (Reino Unido, n.º 2208579) y un certificado Applus de migración para agua potable. Impermax Aqua 2K está certificado para contacto con agua de consumo según el reglamento europeo 98/83/CE. Como indica la ficha, el depósito se lava a fondo antes de entrar en servicio de agua potable.
¿Por qué juntar poliurea pura con un poliuretano de dos componentes?
Cada producto hace lo suyo. La poliurea en caliente construye un revestimiento grueso y continuo en paredes y suelo, en minutos. El poliuretano de dos componentes se extiende a mano, y llega a pasantes, rincones y sitios estrechos donde la pistola no entra bien.
How long is a tank out of service?
La poliurea pura aguanta la lluvia a los 10 minutos y llega a unos 80 Shore A en 24 horas a 25 °C (dato típico de ficha). Impermax Aqua 2K admite tránsito ligero a las 24 horas y un curado útil para la mayoría de usos en 3 o 4 días. El producto más lento marca el plazo.
¿El revestimiento sigue las fisuras del hormigón?
Sí. La poliurea pura de Krypton puentea fisuras hasta la clase A5 a −10 °C y B4.2 en dinámico, con un alargamiento del 324 % en la ficha. Una fisura de retracción en el muro de un depósito no rompe la capa impermeable.
¿El agua clorada ataca el revestimiento?
Impermax Aqua 2K saca 5 de 5 (la mejor nota) en contacto permanente con agua y con agua clorada a 20 ppm. La poliurea pura también saca 5 en inmersión en agua y en agua salada saturada. Las dos valen para agua tratada a las dosis habituales.
¿Qué pide el soporte antes del revestimiento?
El hormigón tiene que estar sano, al menos a 1,5 MPa en el ensayo de tracción, con humedad por debajo del 4 %. En losas nuevas, la ficha de Impermax Aqua 2K pide al menos 21 días de secado. La superficie se chorrea o se desbasta, y después se imprima con epoxi.
08 · Photos

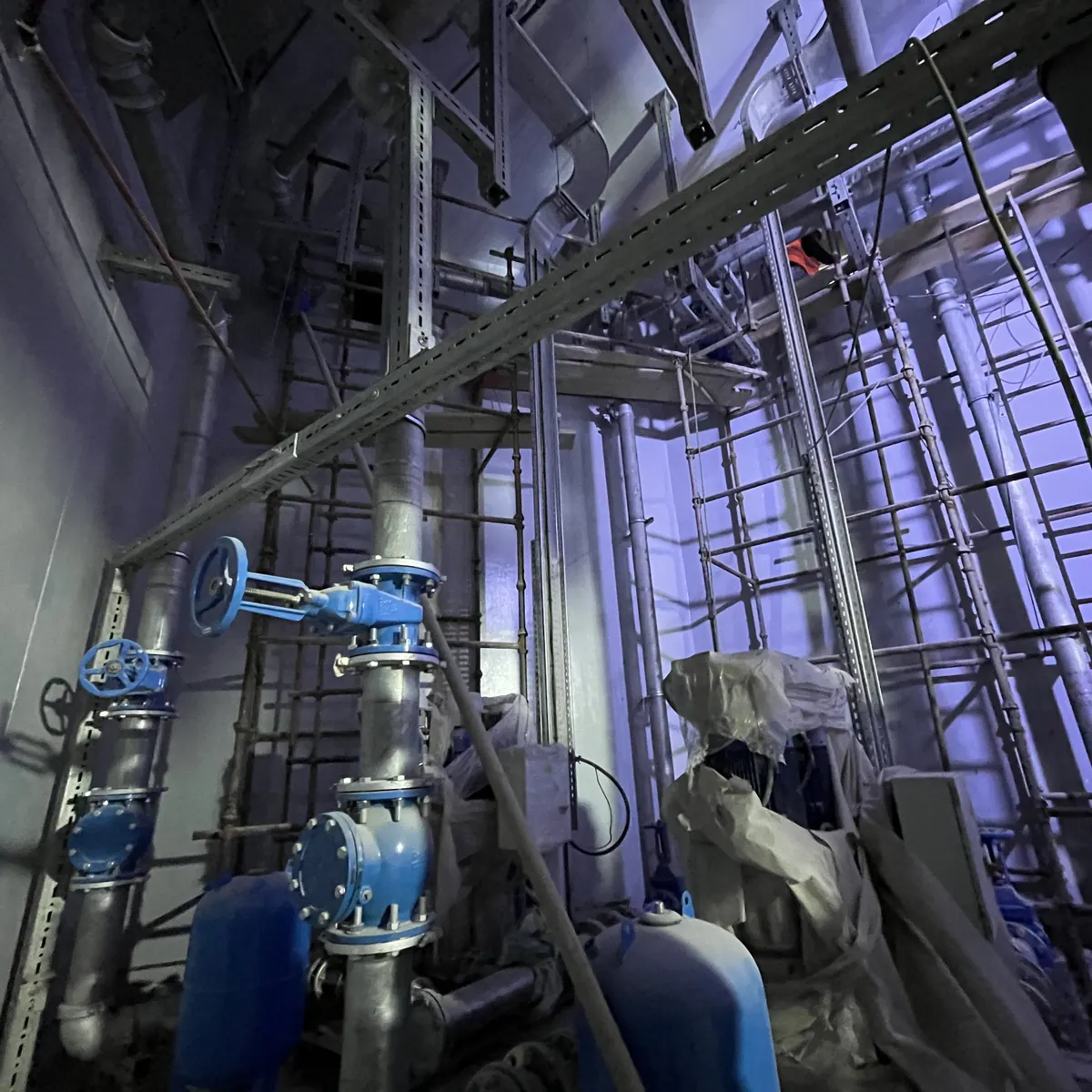

La Iconic Tower y sus cuartos de depósito
