CLT-Kuppelabdichtung in Las Arenas, Barcelona
Eine Holzkuppel von mehr als 85 Metern Durchmesser über der alten Stierkampfarena an der Plaza de España, 2017 und 2018 mit einem leichten, kalt verarbeiteten Polyurethansystem geschlossen. Die Fläche beträgt 4.182 Quadratmeter.
01 · Projektüberblick
Worum handelt es sich bei diesem Dach?
Las Arenas steht an der Plaza de España, die alte Ziegel-Stierkampfarena, die Barcelona in ein Einkaufszentrum verwandelt hat. Die Läden sitzen in einer neuen Fassade. Das Dach ist keine flache Platte. Es ist eine Kuppel aus Brettsperrholz, mehr als 85 Meter im Durchmesser, eine der größten Kuppeln Europas.
Diese Spannweite ist das gesamte Abdichtungsproblem. Eine so weite Decke musste leicht bleiben, deshalb wählten die Planer CLT, und jede Schicht auf dem Holz musste dieselbe Grenze akzeptieren. Die Antwort von Krypton Chemical war RAYSTON PROOF PU IMPERMAX STRAT: kalt verarbeitete Abdichtung, mit Wärme- und Schalldämmung, und ohne Estrich. Die Arbeiten liefen 2017 und 2018. Die Kuppel bedeckt 4.182 Quadratmeter.
| Gebäude | Las Arenas, die frühere Stierkampfarena, heute ein Einkaufszentrum |
|---|---|
| Ort | Plaza de España, Barcelona |
| Dach | CLT-Holzkuppel, mehr als 85 m Durchmesser |
| Fläche | 4.182 m² |
| Jahre | 2017-2018 |
| System | RAYSTON PROOF PU IMPERMAX STRAT |
| Aufbau, von oben nach unten | Impermax, zwei Schichten, dann Primer H, Rayston Vel mit Adhesive PU 2K, PIR mechanisch befestigt |
| Deckbeschichtung | Impertrans |
| Untergrund | Brettsperrholz. Die Decke ist keine der Systemschichten. |

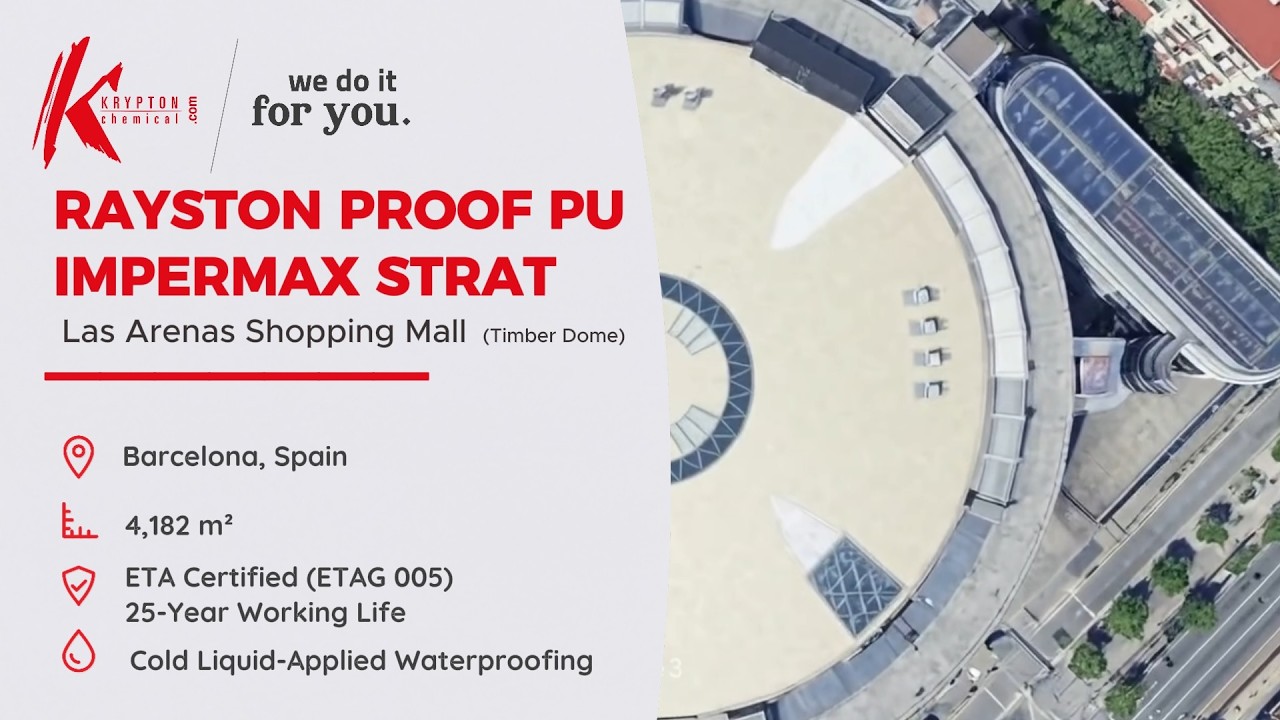

Projektvideo
02 · Die Herausforderung
Warum der Aufbau leicht bleiben musste
Ein schwerer Estrich oder eine beschwerte Bahn hätte mit dem Holztragwerk gestritten. Das Tragwerk wurde gewählt, weil es leicht ist. Die Dachhaut durfte das Gewicht dann nicht wieder drauflegen.
Die Fläche ist eine lange Kurve. Wasser steht nicht in einem sauberen Feld und läuft zur Rinne. Es folgt der Kuppel. Fugen, der Rand und das zentrale Oberlicht sind die Stellen, an denen eine Membran aufgeht, wenn Fläche und Detail verschiedene Stoffe sind. Derselbe Film muss beides leisten.
Unter der Kuppel liegt eine öffentliche Halle. Das Dach brauchte eine Wärmeschicht und einen Anteil der Schallaufgabe, immer noch innerhalb des Gewichts, das das CLT tragen kann. Die Barceloner Sonne auf einer frei liegenden Membran ist der letzte Teil der Aufgabe. Eine aromatische Membran verändert in der Sonne ihren Farbton, daher erhält eine frei bewitterte Fläche eine aliphatische Deckbeschichtung.
03 · Die Lösung
RAYSTON PROOF PU IMPERMAX STRAT
Eingesetztes System: kalt verarbeitetes Polyurethan für Holzdächer. Das CLT ist nur der Untergrund. Es zählt nicht als Schicht. Von oben nach unten lautet der Aufbau:
- Impermax, zwei Schichten. Das ist die Abdichtungsmembran, ein einkomponentiges aromatisches Polyurethan, kalt mit Rolle oder Spritzen aufgebracht. Es härtet als ein Film über der Kurve aus.
- Primer H, unter der Membran, auch am Oberlicht.
- Rayston Vel, der Trägerfilz, mit Adhesive PU 2K auf die Dämmung geklebt, damit die Flüssigkeit eine durchgehende Fläche hat.
- PIR-Dämmung, mechanisch am Holz befestigt. Kein Estrich, kein Auflast.
Impertrans schließt die frei liegende Sichtfläche. Es ist die helle Schicht über der aromatischen Membran, und so behält diese Kuppel ihre Farbe in der Sonne. Die Abdichtung selbst ist das Impermax.
04 · Ausführung
Wie die Schichten auf einer Kurve liegen
Das Holz bleibt als Decke stehen, nicht unter Mörtel begraben. PIR-Platten werden an die Kurve gelegt und mechanisch befestigt. Diese Befestigung hält die Dämmung als trockene, stabile Schicht, ohne einen Estrich, den das Tragwerk nie tragen sollte. Auf einer Kuppel ist eine lose Platte kein kleiner Fehler. Sie ist ein Grat, den die Membran durchzeichnet.
Rayston Vel kommt über die Platten und wird mit Adhesive PU 2K geklebt. Der Filz ist da, damit Impermax auf einer Fläche landet statt auf den Fugen zwischen den Dämmplatten. Primer H folgt und wird bis zum Oberlicht geführt, weil dieser Ring das Detail ist, das am ehesten dünn bleibt.
Impermax wird langsam gerührt und stehen gelassen, bis die Blasen aufsteigen. Es wird mit Rolle, Pinsel oder Airless aufgetragen. Zwei Schichten, in verschiedenen Farben, mit je etwa 1 kg/m², machen die Deckung auf einer Kurve sichtbar, wo eine dünne Stelle im Licht verschwindet. Eine Stachelwalze drückt Blasen nieder, solange der Film nass ist. Die Decke soll zwischen 5 und 40 °C liegen und trocken sein. Darüber braucht eine dunkle Fläche am Nachmittag in Barcelona Vorsicht, ein weiterer Grund, warum die letzte Sichtfläche dieser Kuppel eine helle Schicht ist.
Der Film härtet mit der Luftfeuchte. An einem warmen Tag ist eine etwa 1 mm dicke Schicht nach wenigen Stunden griffest. Begehen ist gewöhnlich nach ein oder zwei Tagen möglich. Rund 90 % der Endeigenschaften sind nach drei Tagen erreicht, die Endhärte nach 10–15 Tagen. Diese Wartezeit ist vor jeder Wasserbelastung einzuhalten. Typische Bruchdehnung 450 bis 600 %, Zugfestigkeit etwa 2,5–4,3 MPa, damit die Membran einer Holzschale folgen kann, die sich mit dem Tag bewegt.
Impermax ist aromatisch. Die Festigkeit bleibt, wenn die Farbe wandert. Impertrans wird als helle Deckbeschichtung aufgerollt, damit die fertige Kuppel in voller Sonne nicht kreidet. Ränder und das Oberlicht nutzen dieselbe Membran wie die Fläche. An der schwierigen Linie gibt es kein zweites System.
05 · Ergebnis
Wofür diese Kuppel das System in die Pflicht nimmt
4.182 Quadratmeter Holz, auf einer Spannweite von mehr als 85 Metern, geschlossen ohne Estrich und ohne Auflast. Die Flüssigmembran folgt der Kurve, und das Oberlicht sitzt im selben Film. Das PIR trägt die Wärmeauflage. Impertrans trägt die Sonne.
Das ist der Sinn eines leichten Systems auf einem leichten Tragwerk. Das Gerüst bleibt die Idee, als die es entworfen wurde, und die Abdichtung verlangt nicht, dass daraus ein Betondach wird. Die Europäische Technische Bewertung 06/0263 und das British-Board-of-Agrément-Zertifikat 11/4836 gehören zu Impermax als Produkt. Sie sind keine Messung an der Plaza de España.
06 · Produkte
Welche Produkte tragen diese Kuppel?
Primer H ist die Grundierung unter der Membran. Das geltende Datenblatt Primer H ist der Ort für seine eigenen Kennwerte. Die vier Produkte darunter tragen veröffentlichte Blätter.
Impermax
Kaltes Flüssigpolyurethan. Zwei Schichten, je etwa 1 kg/m². Die Abdichtung auf der Kurve.
Rayston Vel
Trägerfilz über dem PIR, damit die Flüssigmembran eine durchgehende Fläche zum Landen hat.
Impertrans
Helle aliphatische Deckbeschichtung über der aromatischen Membran, für eine Kuppel, die in der Sonne liegt.
07 · FAQ
Häufig gestellte Fragen
Warum wurde die Kuppel aus Holz gebaut?
Die Spannweite beträgt mehr als 85 Meter. Ein leichtes Tragwerk war die konstruktive Idee, deshalb ist das Dach Brettsperrholz. Jede Schicht über dieser Decke musste ebenfalls leicht bleiben.
Wie wird das Impermax aufgetragen?
Kalt, mit Rolle, Pinsel oder Airless, in zwei Schichten unterschiedlicher Farbe mit je etwa 1 kg/m². Das ist die Produkthinweisrate, keine Gebindezählung von dieser Kuppel.
Warum gibt es keinen Estrich?
Ein Estrich oder eine beschwerte Bahn hätte gegen das leichte Holztragwerk gearbeitet. Das PIR ist mechanisch befestigt, und die Membran klebt über dem Filz. Nichts Loses sitzt auf der Kurve.
Welche Schicht schützt die Farbe in der Sonne?
Impermax ist aromatisch, Sonnenlicht kann die Farbe wandern lassen, während der Film die Festigkeit behält. Impertrans, eine helle aliphatische Schicht, nimmt die Barceloner Sonne auf.
Wann darf man die Fläche begehen?
Bei üblichen Temperaturen ist die Membran nach ein oder zwei Tagen für leichtes Begehen bereit. Etwa 90 % ihrer Eigenschaften kommen in drei Tagen. Volle Härte braucht 10–15 Tage, und so lange wartet man, bevor die Fläche unter Wasser gehalten wird.
Wie wird das Oberlicht behandelt?
Der zentrale Ring ist ein Detail, keine Fuge für später. Primer H und Impermax werden mit denselben Stoffen in den Rand gezogen wie die Fläche der Kuppel.
08 · Fotos
Auf der Kuppel
Von den nackten Holzrippen bis zur hellen Deckbeschichtung. Dieselbe Baustelle, in der Reihenfolge, in der das Dach gebaut wurde.
Die technische Notiz zu dieser Kuppel steht hier: Las Arenas, die CLT-Kuppel.
