لاس أريناس، برشلونة: عزل قبة CLT يزيد قطرها على 85 م

مراجعة: Krypton Chemical Product Management

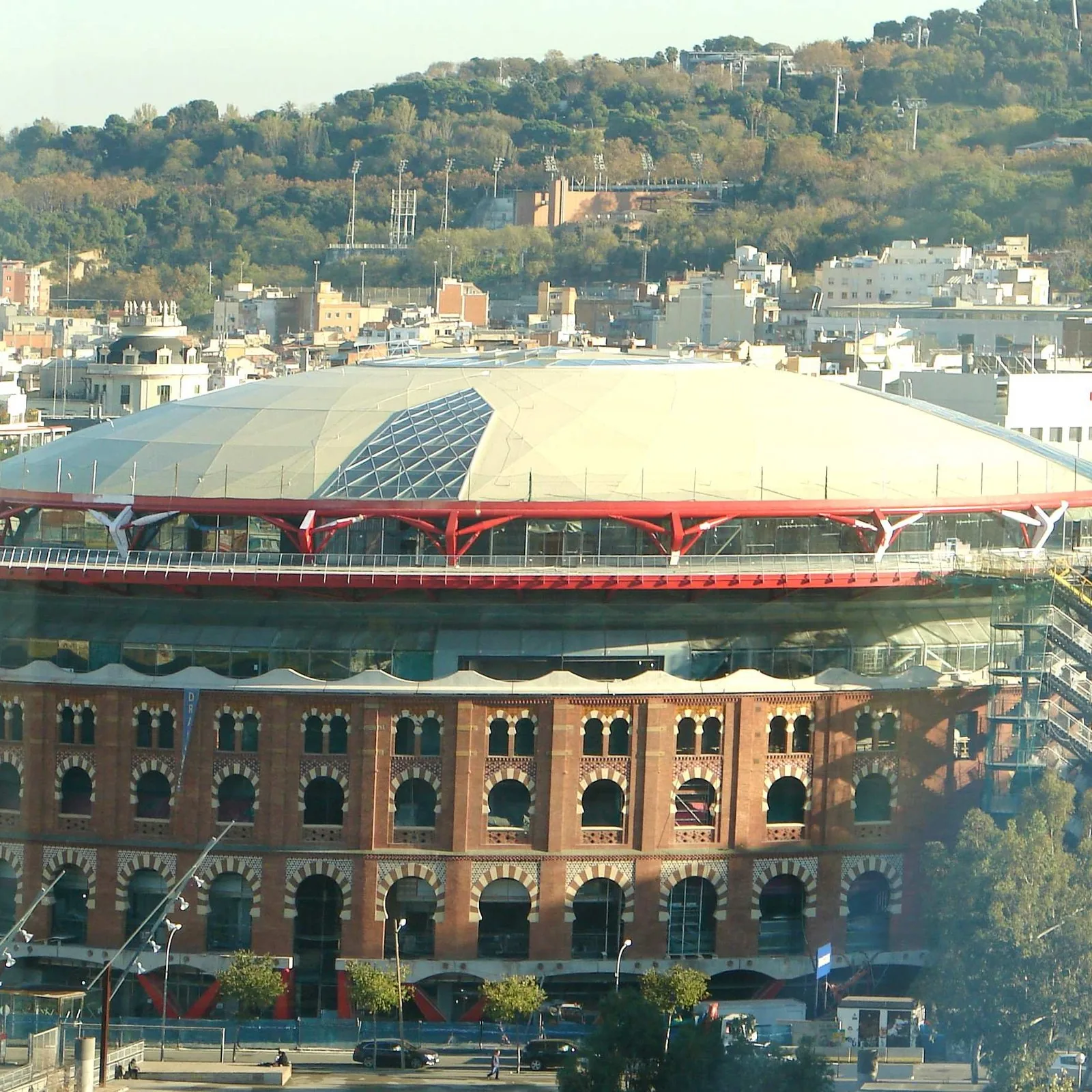

عزل قبة CLT في لاس أريناس يغطي قبة خشبية، لا بلاطة خرسانية. السقف قائم على حلبة مصارعة الثيران القديمة في بلازا دي إسبانيا ببرشلونة. قطر القبة يزيد على 85 م، وهي من أكبر القباب في أوروبا. جرى العمل في 2017 و2018. المساحة المسجّلة 4,182 م².

النظام: RAYSTON PROOF PU IMPERMAX STRATالاستعمال: أسقف خشبيةالمكان: برشلونة، كتالونيا، إسبانياالسنوات: 2017–2018المساحة: 4,182 m²المنتجات: Impermax · Rayston Vel · Primer H · Adhesive PU 2Kالطبقات من الأعلى: Impermax على طبقتين ← Primer H ← Rayston Vel مع Adhesive PU 2K ← PIR بتثبيت ميكانيكي

بلازا دي إسبانيا، برشلونة — كتالونيا، إسبانيا

السقف يستخدم نظام بولي يوريثان يُطبَّق على البارد. المساحة المسجّلة 4,182 م². سنوات العمل 2017–2018.

●التحدي ●الحل ●النتيجة ●الصور

01 · القيد

لماذا كان يجب أن يبقى العزل خفيفًا

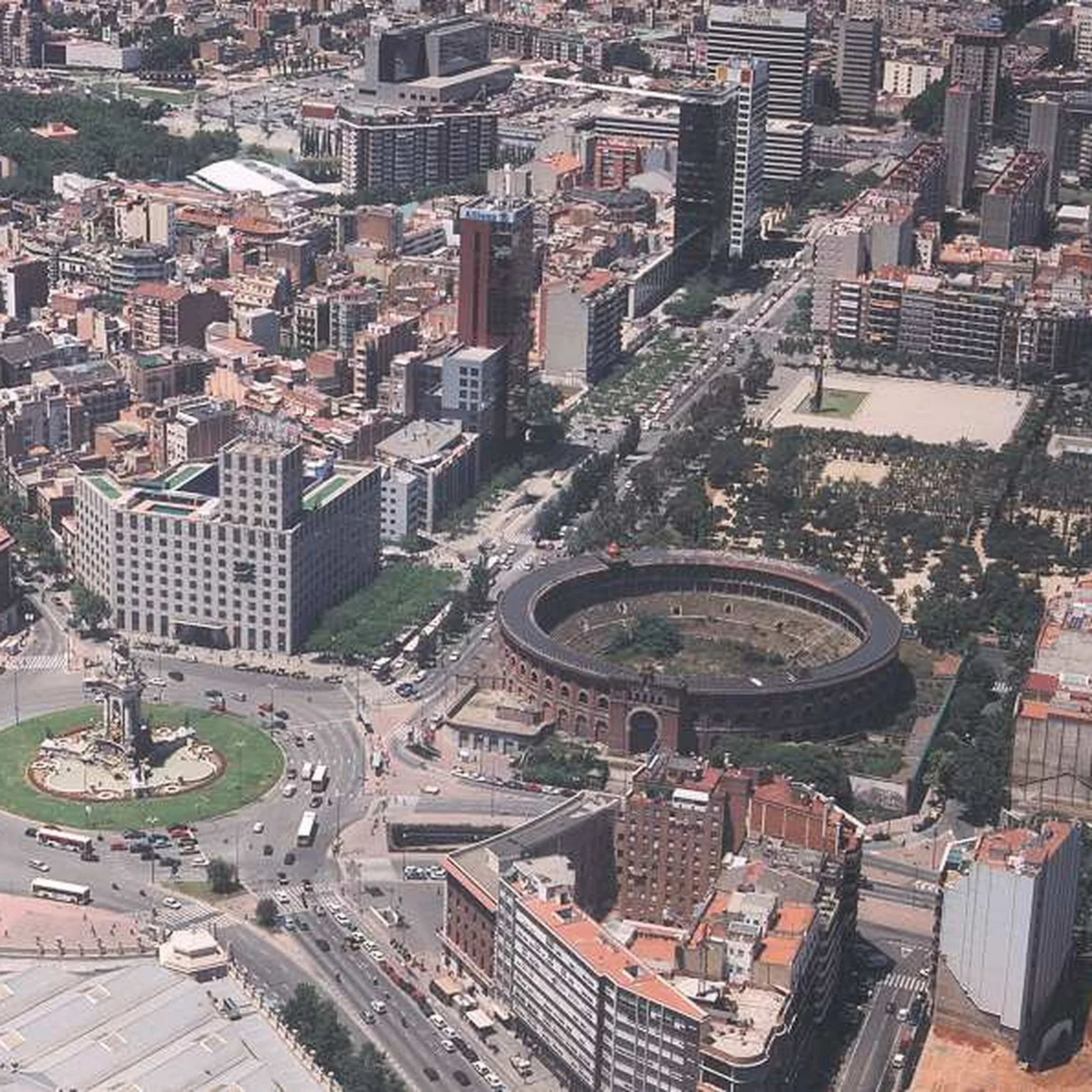

في 2017 بدأ تحويل الحلبة القديمة إلى مركز لاس أريناس التجاري. وُضعت واجهة جديدة للمحال، وجاءت قبة سقفًا. بحر هذا السقف كان القيد الإنشائي.

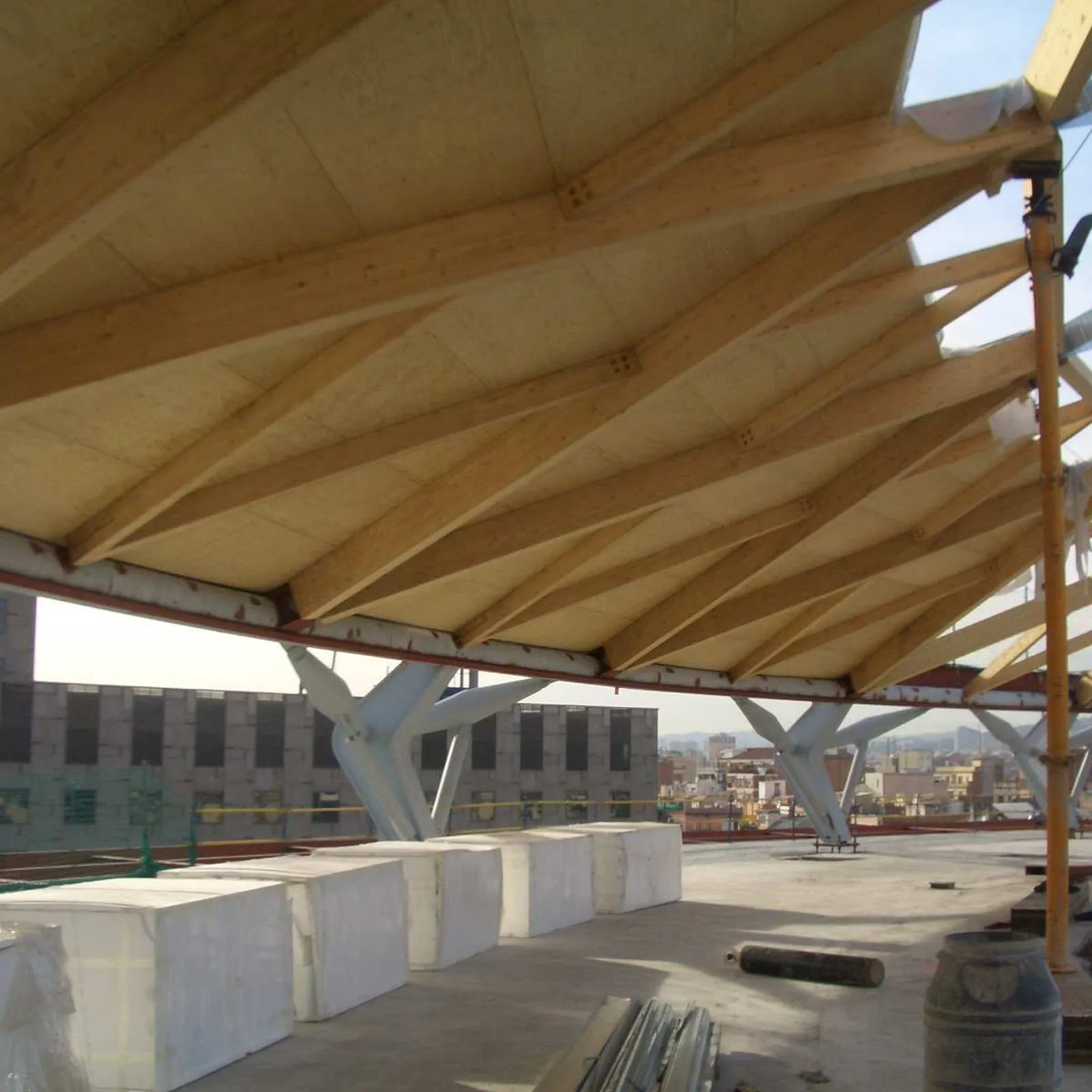

ولأن البحر يتجاوز 85 م، كان يجب أن يكون الهيكل خفيفًا، فاختار التصميم الخشب المتعامد الطبقات (CLT). هذا الهيكل الخفيف يقيّد كل طبقة فوقه. الصبة الثقيلة تعارض الفكرة الإنشائية، وكذلك الغشاء المثقّل بالحصى.

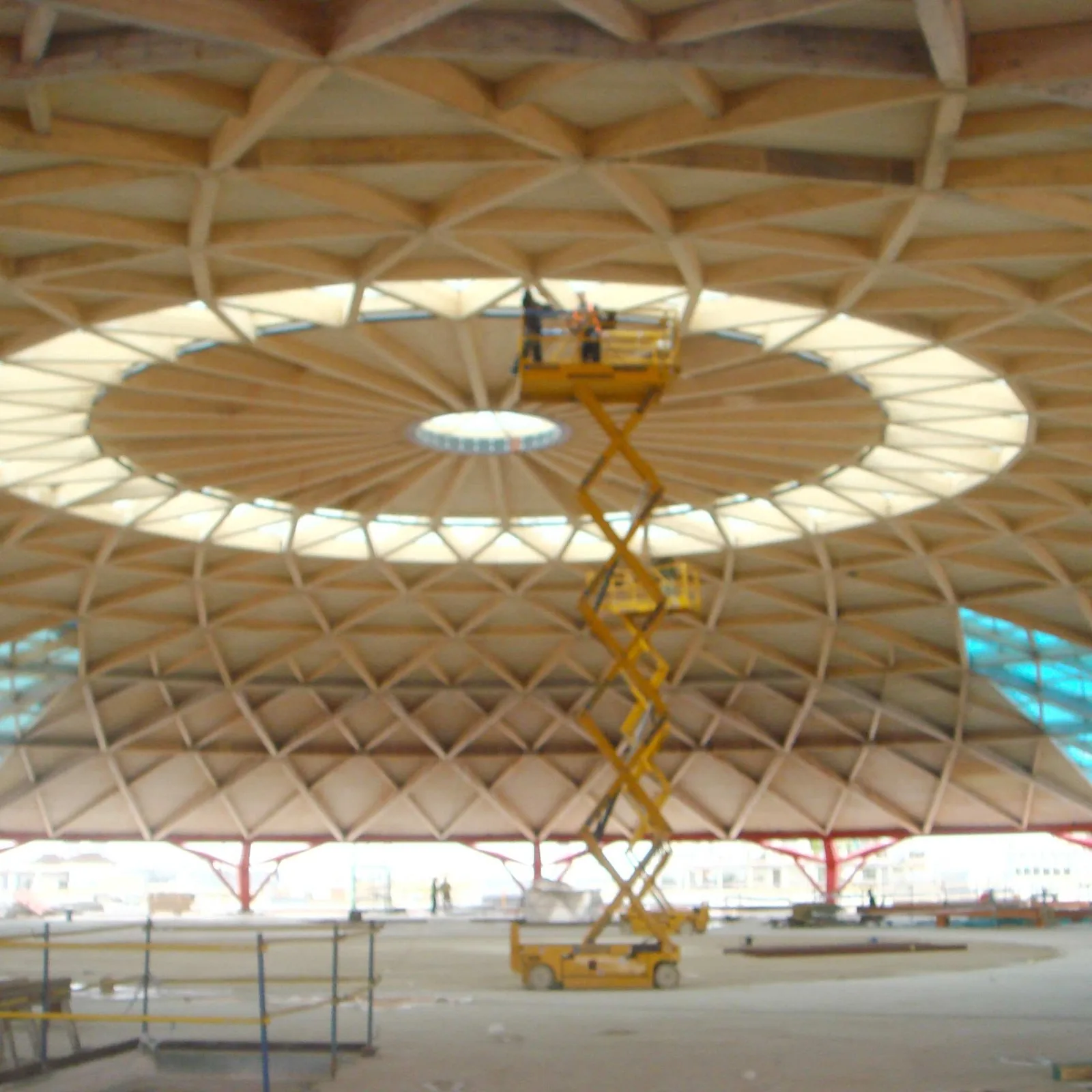

السطح منحنى واحد طويل. الفواصل والحواف وفتحة الإنارة السقفية في الوسط هي المواضع التي تفشل فيها المادة العازلة عادة إذا انقطعت. يجب أن تتبع المادة المنحنى، وأن تُنفَّذ هذه التفاصيل من المادة نفسها المستخدمة في المساحة العامة.

القبة تغطي قاعة عامة كبيرة، لذلك احتاج السقف إلى طبقة حرارية وإلى دور صوتي أيضًا. التركيب المختار يبقى داخل حد الوزن هذا.

02 · الحل

طبقات العزل من الأعلى إلى الأسفل

يستخدم السقف نظام RAYSTON PROOF PU IMPERMAX STRAT من Krypton Chemical. هو نظام يُطبَّق على البارد للخشب، ويجمع العزل المائي مع العزل الحراري والصوتي. سطح CLT مجرّد ركيزة. ليس طبقة من طبقات النظام.

من الأعلى إلى الأسفل الطبقات هي:

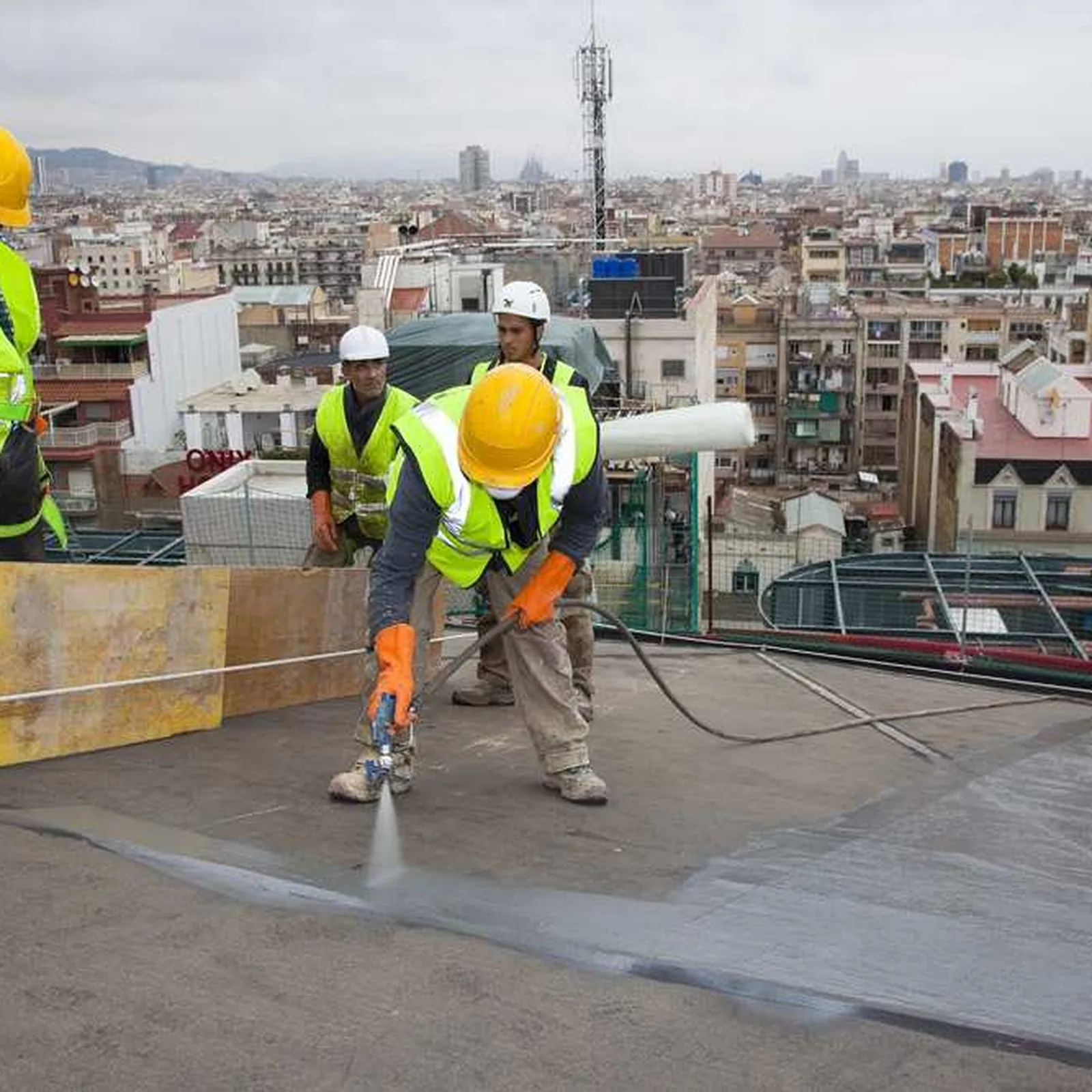

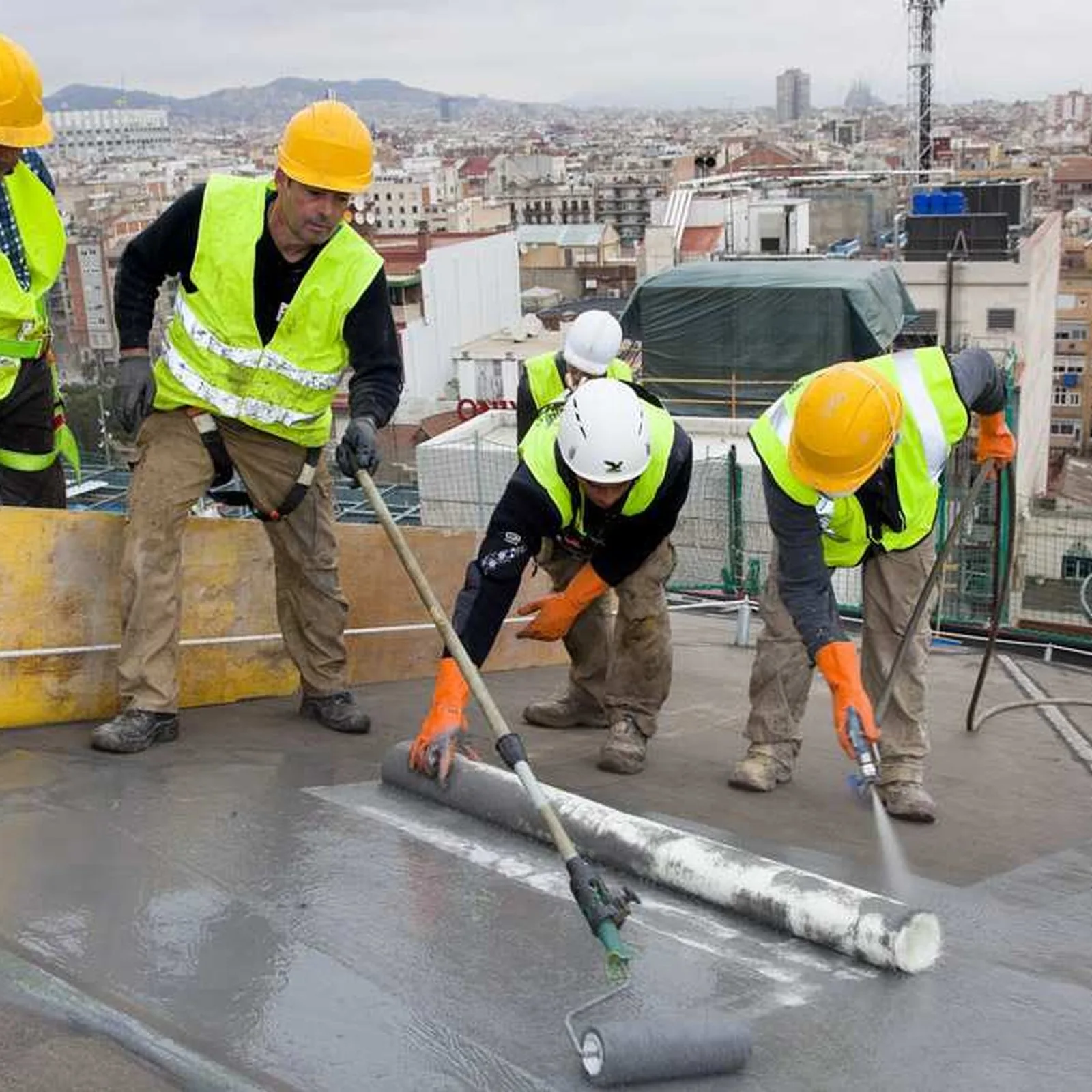

Impermax غشاء العزل المائي، بولي يوريثان عطري أحادي المكوّن. يطبّقه الفريق على البارد، على طبقتين، بالرول أو الفرشاة أو الرش اللاهوائي. يتصلب طبقة واحدة متصلة بلا تراكبات. انظر نشرة بيانات Impermax وقائمة المنتجات.

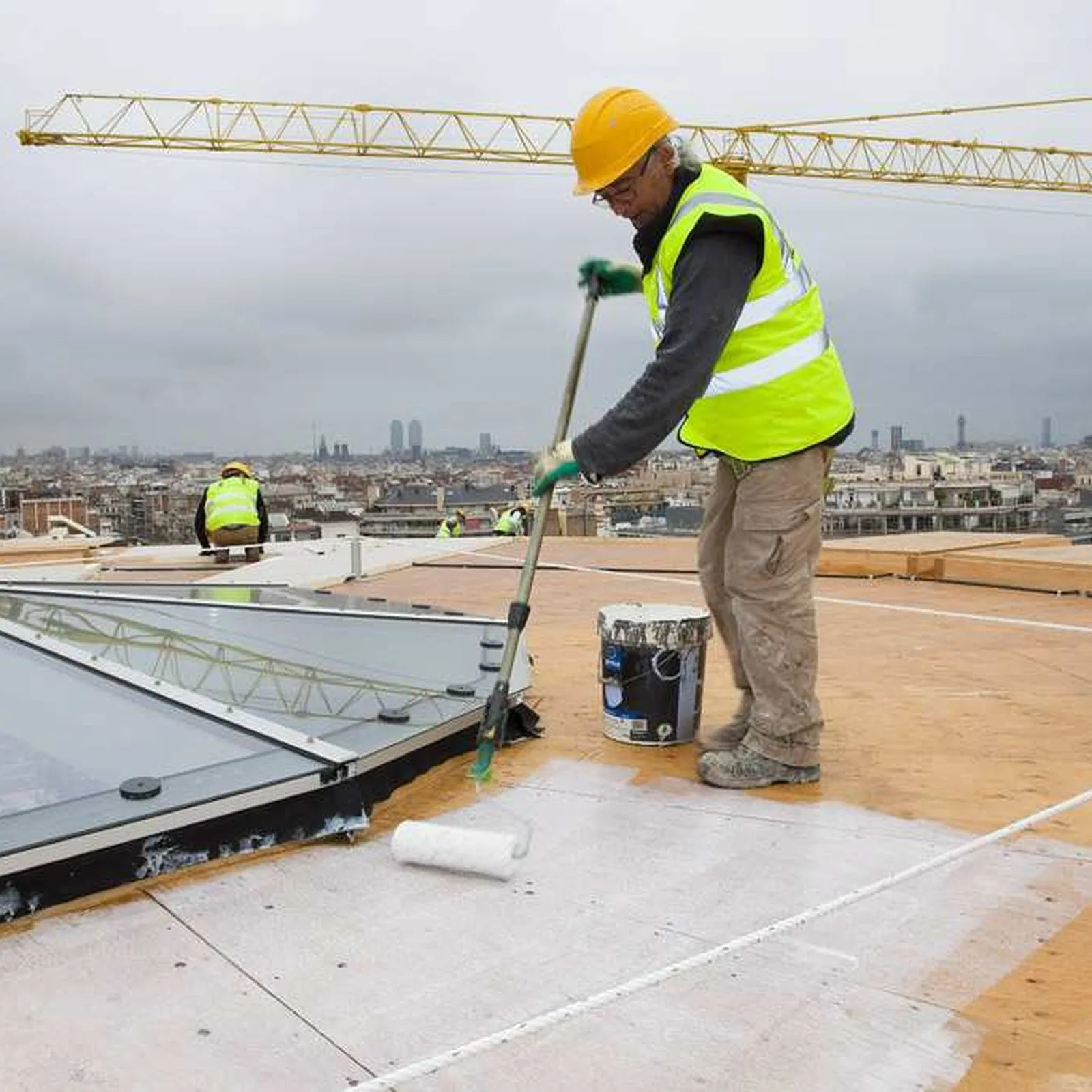

Primer H يقع تحت هذا الغشاء. خصائص Primer H في نشرة البيانات السارية.

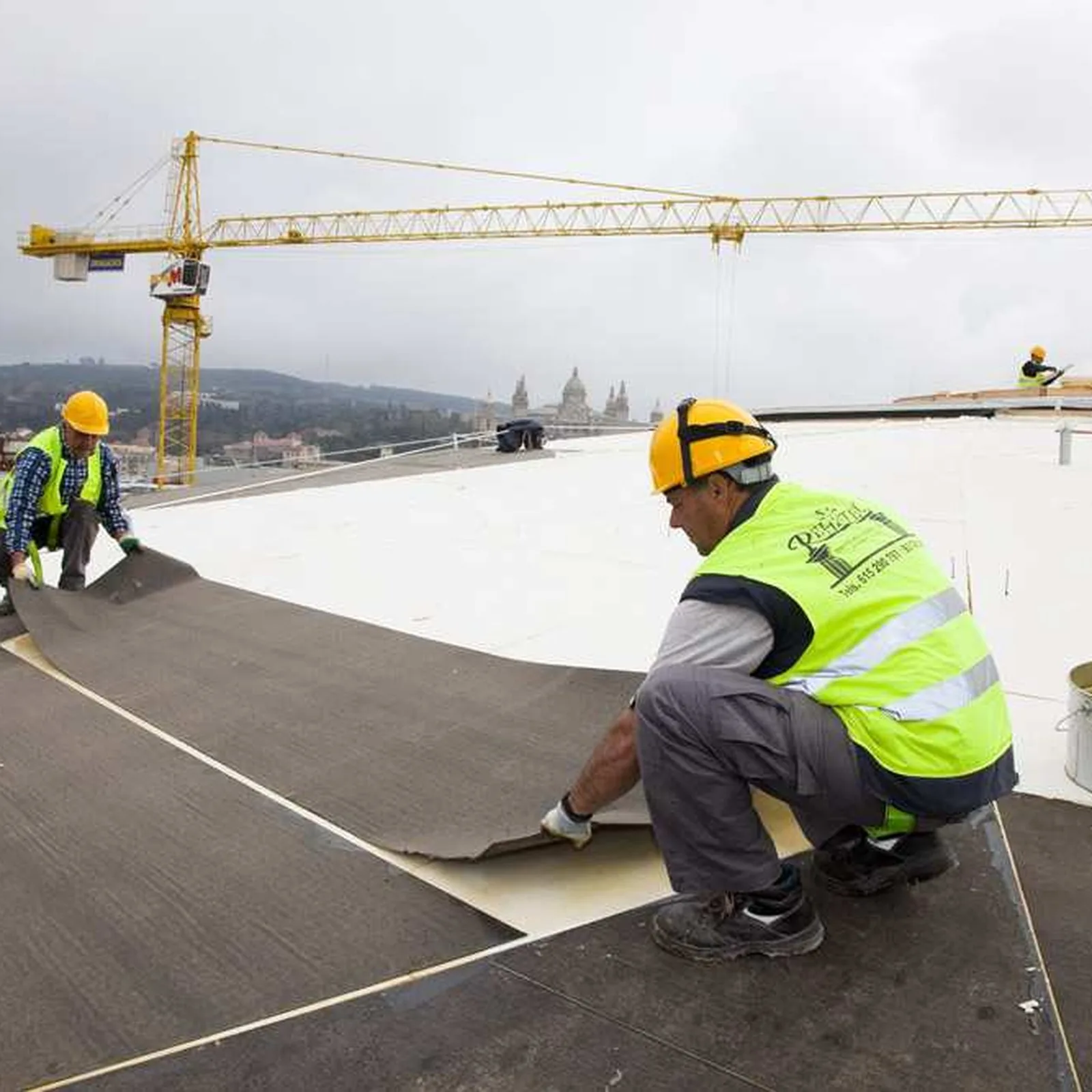

Rayston Vel لباد حامل. يوضع فوق العزل الحراري ويعطي الغشاء السائل سطحًا متصلًا. يُلصق اللباد بألواح PIR باستخدام Adhesive PU 2K.

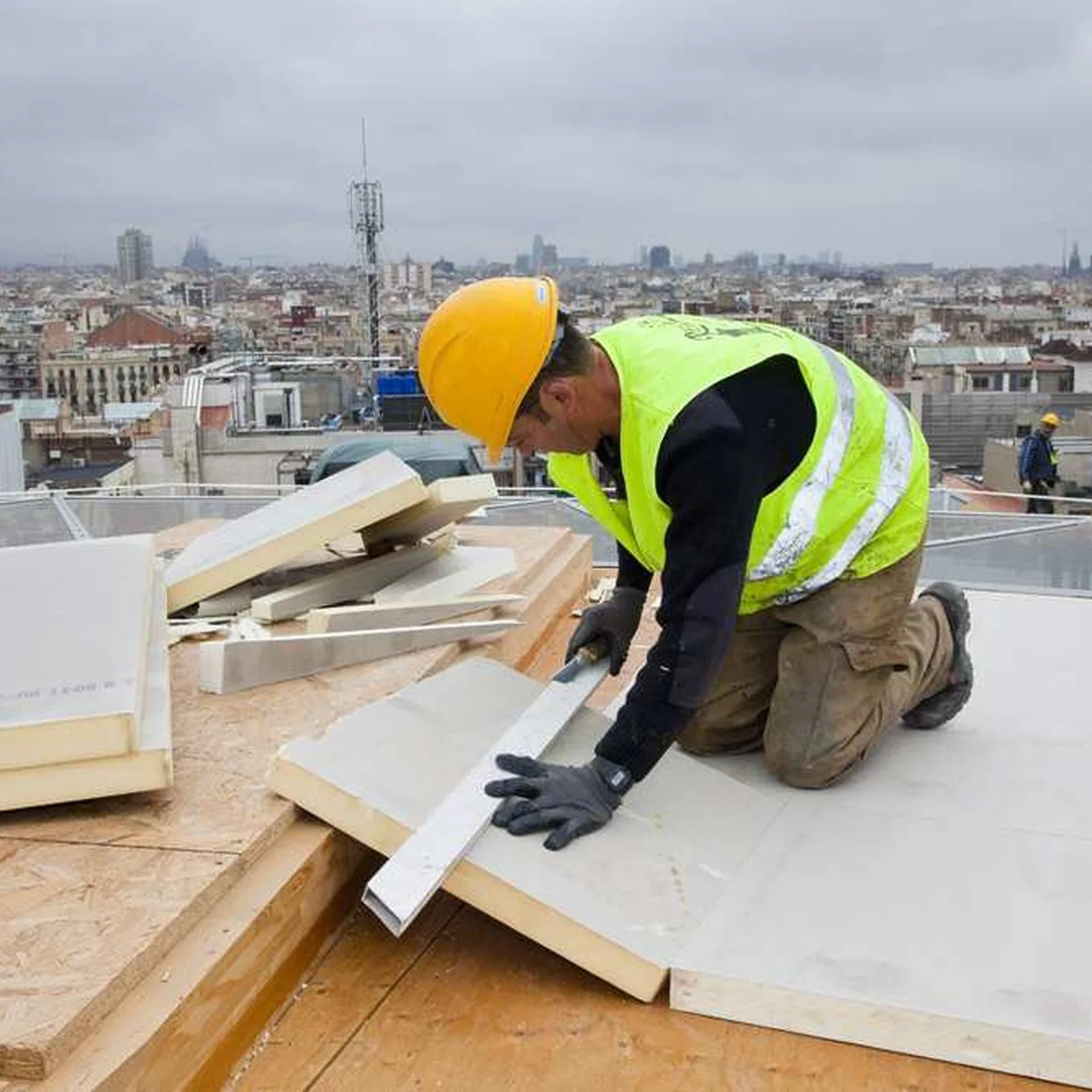

تُثبَّت ألواح PIR ميكانيكيًا على الخشب. هذا التثبيت يبقيها طبقة جافة، بلا صبة فوق CLT.

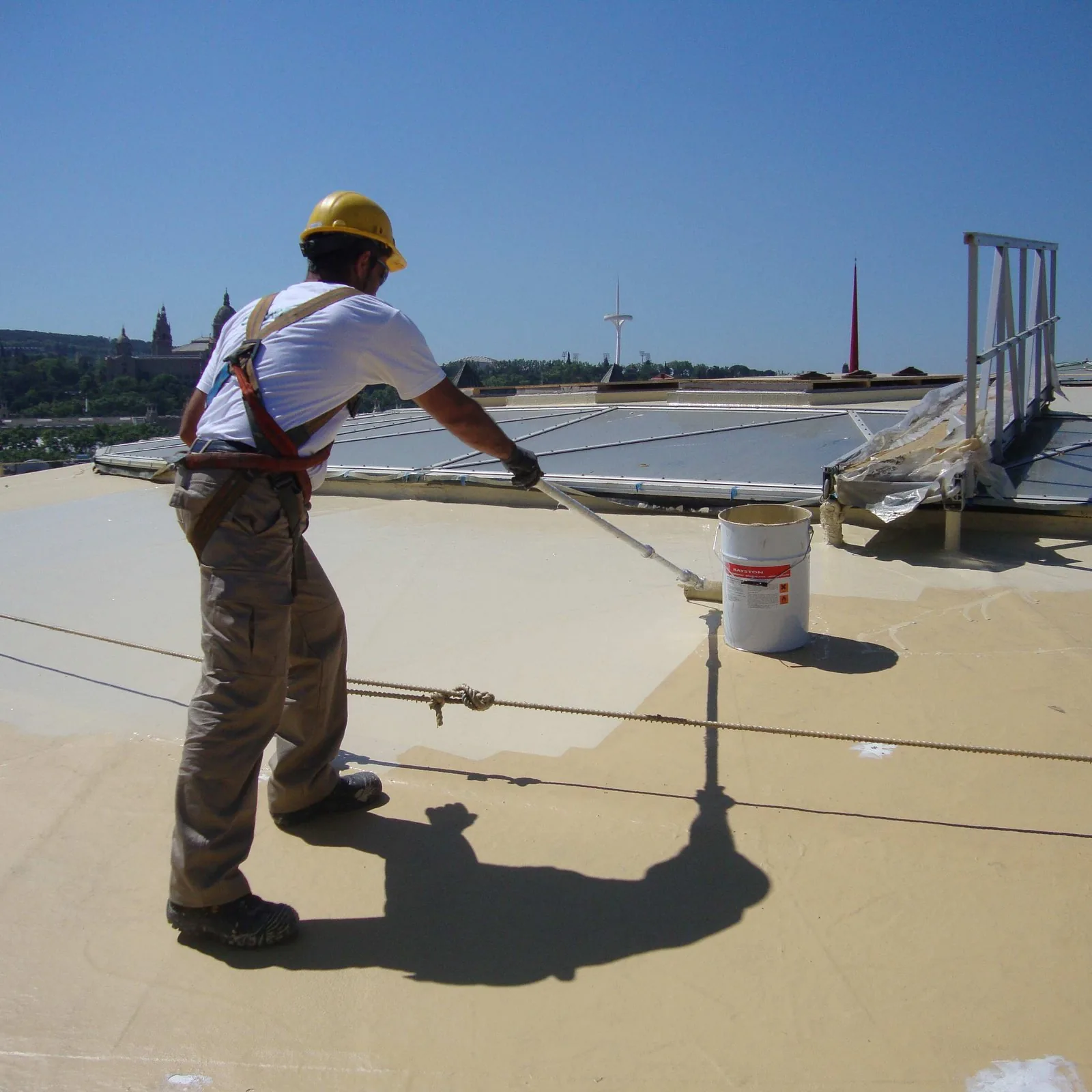

يُطبَّق Impermax على البارد، على طبقتين، ويتبع منحنى القبة غشاءً واحدًا متصلًا.

03 · الأرقام

النظام بالأرقام

4,182

م² مساحة مسجّلة

> 85 m

القطر

2017–2018

سنوات العمل

CLT

خشب متعامد الطبقات

الطبقات

Impermax، غشاء العزل المائي، على طبقتين
Primer H
Rayston Vel، ملصوق بـ Adhesive PU 2K
عزل PIR بتثبيت ميكانيكي

هذه الطبقات الأربع تكوّن نظام العزل المائي. الخشب مجرّد ركيزة.

في هذا النظام

RAYSTON PROOF PU IMPERMAX STRAT
عزل مائي على البارد، مع عزل حراري وصوتي
Impermax وPrimer H وRayston Vel وAdhesive PU 2K
أسقف خشبية في برشلونة، كتالونيا

04 · النتيجة

عزل 4,182 م²

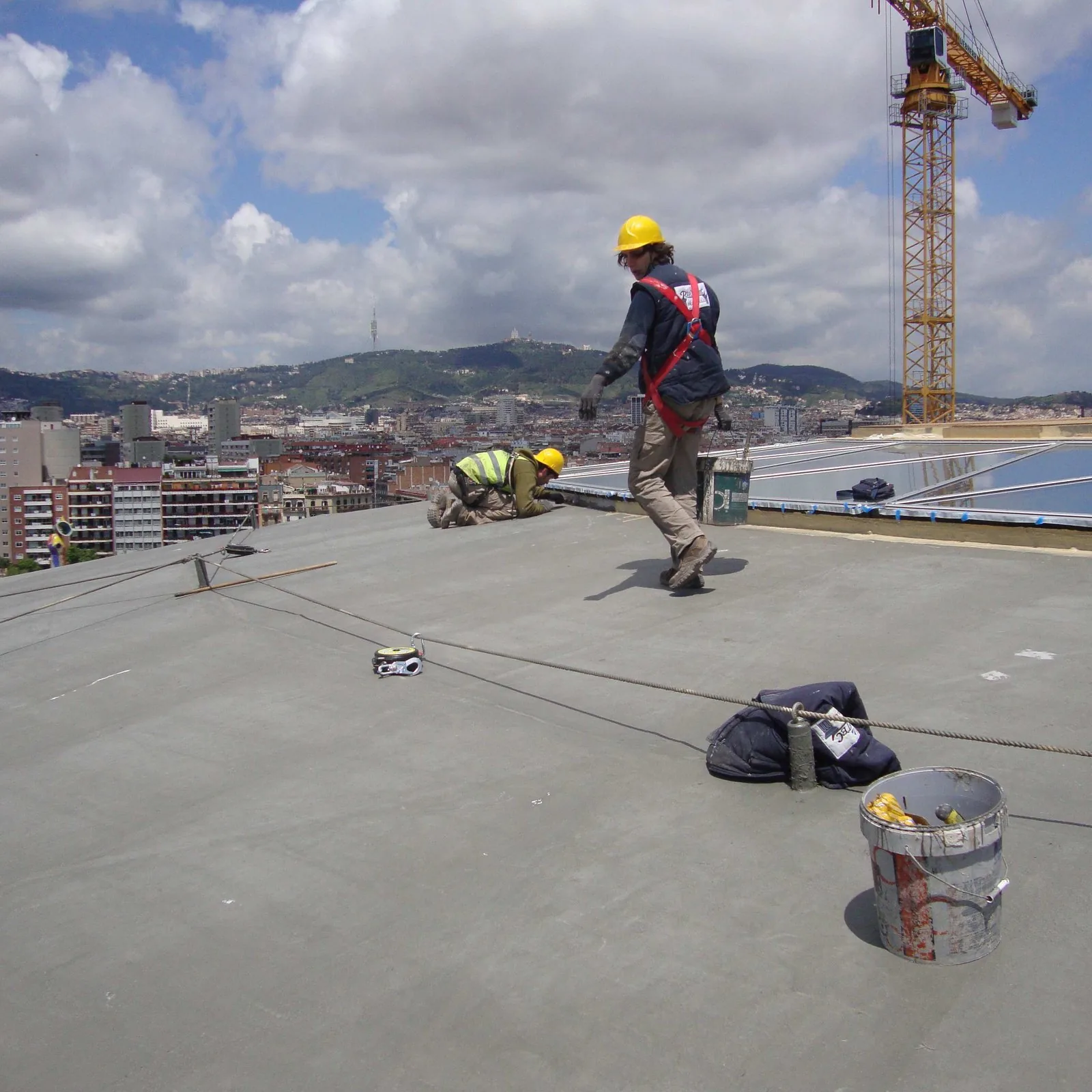

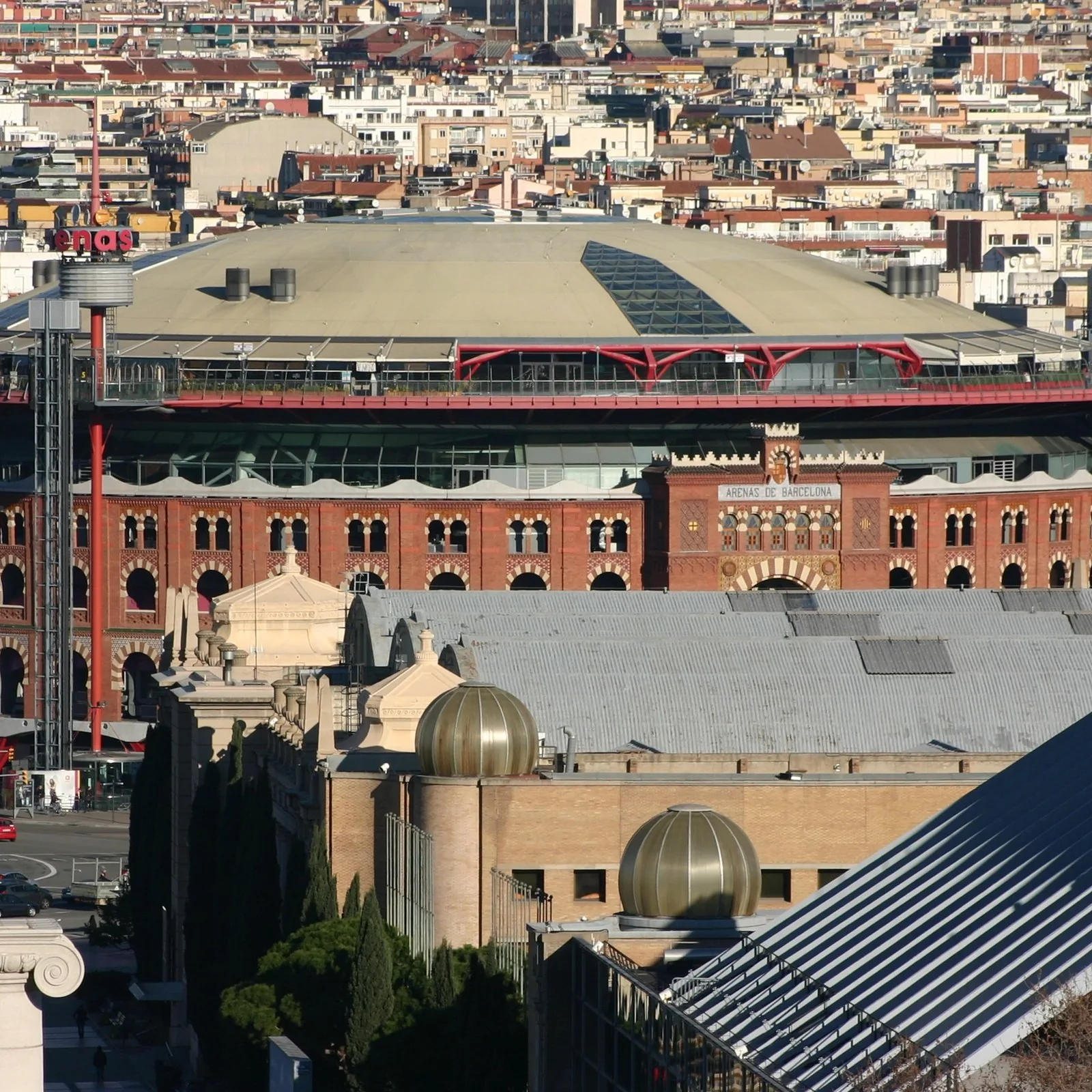

غطّى الفريق 4,182 م² من القبة الخشبية في لاس أريناس خلال 2017–2018 بنظام RAYSTON PROOF PU IMPERMAX STRAT. كوّن غشاء Impermax السائل طبقة واحدة متصلة فوق المنحنى. فتحة الإنارة السقفية والحواف استخدمت الغشاء نفسه.

أعطت ألواح PIR الطبقة الحرارية. التركيب بلا صبة وبلا تثقيل، وهذا يوافق هيكل CLT الخفيف. الوثائق في مكتبة الوثائق. معدلات الاستهلاك في حاسبة الاستهلاك.

حُدّث في 15 أكتوبر 2026.

المصادر: سجل المشروع، وكتالوج Krypton، ونشرة بيانات Impermax، وإقرار الأداء DoP 18-510. الشهادات هي ETA 06/0263 (IETcc) وBBA 11/4836 (BBA).

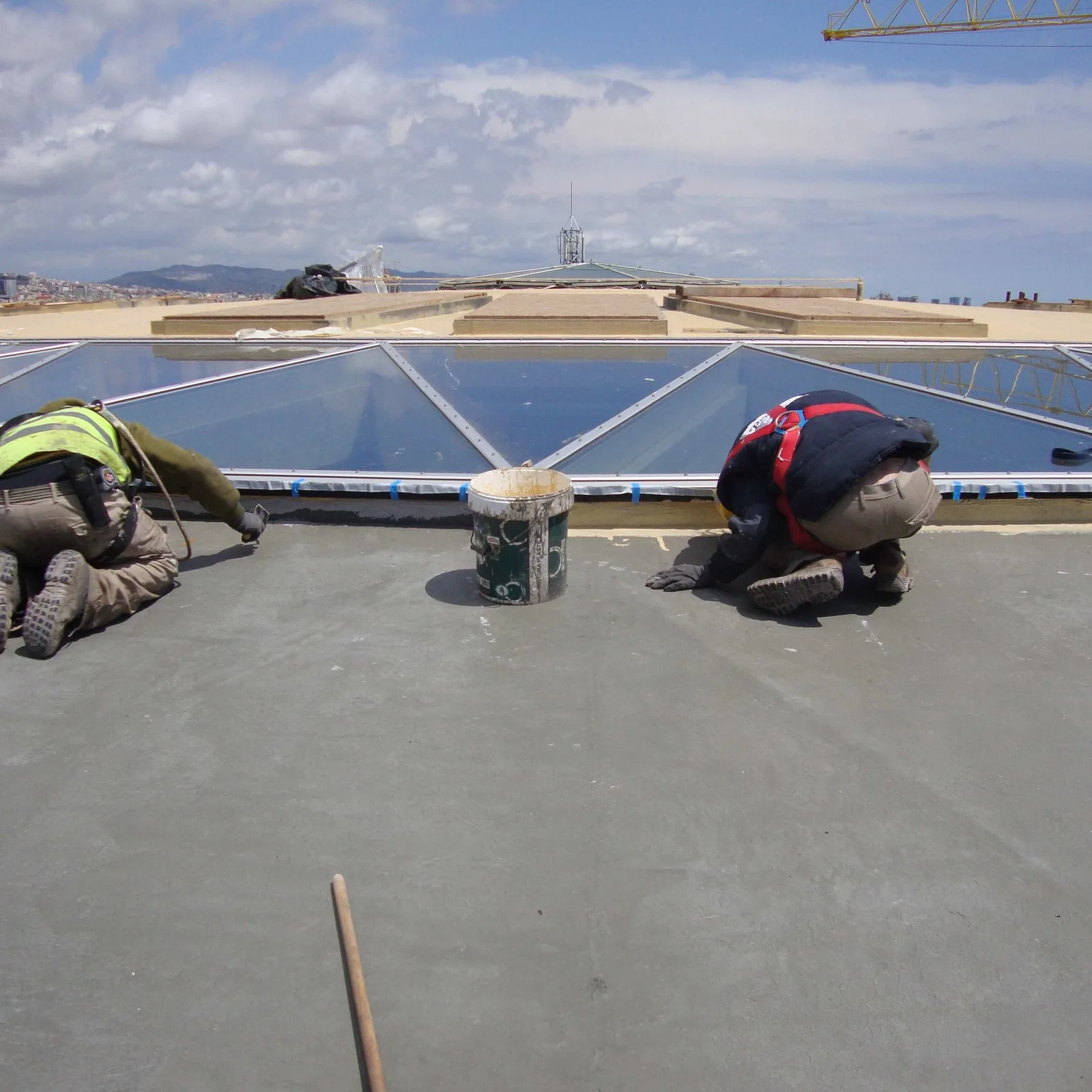

غشاء Impermax نفسه يستمر عبر فتحة الإنارة السقفية والحواف.
